Launch-Analyse: nVidia GeForce GTX Titan X

Mittwoch, 18. März 2015
 / von Leonidas

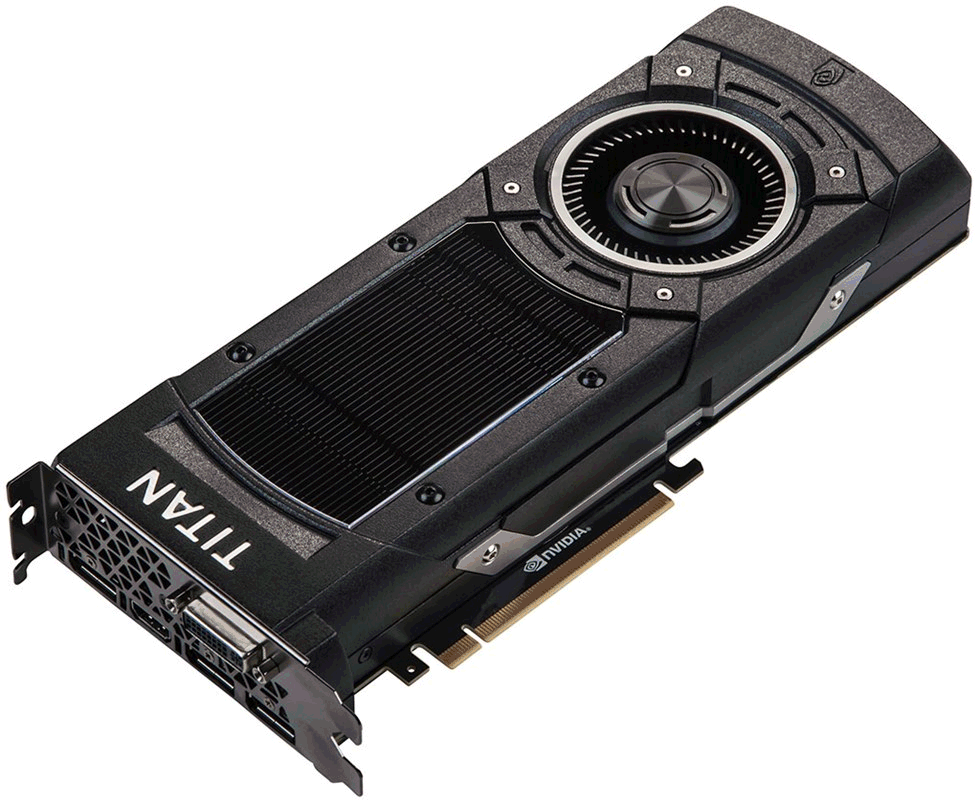

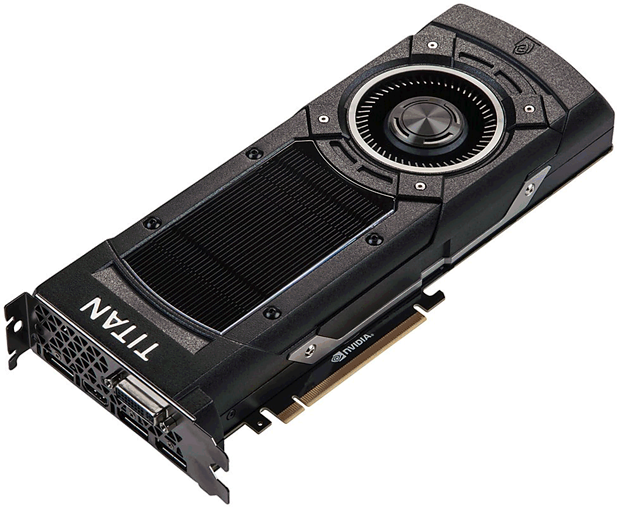

Nach dem Mainstream/Performance-Chip GM206 sowie dem HighEnd-Chip GM204 bringt nVidia mit dem GM200-Chip nun auch noch seinen Enthusiasten-Chip der Maxwell-Generation in Form der GeForce GTX Titan X Grafikkarte in den Markt. Dabei soll wieder kompromißlose Leistung am oberen Ende der Leistungsskala und natürlich auch die schnellste derzeitige SingleChip-Lösung geboten werden – was angesichts der fehlenden Konkurrenz natürlich gelingt, dies ist auch nicht die Frage. Die eigentlichen Fragen zur GeForce GTX Titan X sind eher, wie deren Eignung speziell für für die 4K-Auflösung ist, was für reale Taktraten, Stromverbrauch und Geräuschentwicklung die Karte hat, und was man vor allem unter Entfesselung aller Möglichkeiten noch aus der Karte herausholen kann – Fragen, denen wir uns nachfolgend in Auswertung der vorliegenden Testberichte zur GeForce GTX Titan X widmen wollen.

Für die GeForce GTX Titan X benutzt nVidia den GM200-Chip im Vollausbau, welcher 6 Raster-Engines, 24 Shader-Cluster mit 3072 Shader-Einheiten und 192 Textureneinheiten an einem 384 Bit DDR Speicherinterface mit 96 Raster Operation Unit aufweist. Aufgrund der leicht höheren Anzahl an Shader-Einheiten zum vorherigen Enthusiasten-Chips GK110 (2880 -> 3072 Shader-Einheiten) sowie des etwas größeren Platzbedarfs von Maxwell-basierten Shader-Einheiten steigt die Transistoren-Menge zwischen GK110- und GM200-Chip von 7,1 auf 8 Milliarden Transistoren, der Platzbedarf des Grafikchips geht von 551mm² auf stolze 601mm² hinauf. Gefertigt wird der GM200-Chip wie üblich in der 28nm-Fertigung von TSMC, da andere Fertigungsverfahren derzeit wohl noch keine so großen Chips backen können – die 20nm-Fertigung ist hierfür grundsätzlich schlecht geeignet, die 14/16nm-Fertigung noch (lange) nicht spruchreif für so große Chips.

Technologisch ist der GM200-Chips den vorhergehenden GM206- und GM204-Chips sehr nahe: Alle diese Grafikchips der Maxwell-2-Architektur benutzen denselben Aufbau der Shader-Cluster (mit jeweils 128 Shader- und 8 Texturen-Einheiten) und haben dasselbe Feature-Set sowie DirectX-Level. Was die Maxwell-2-Architektur an neuen Features mitbringt, wurde bereits beim Launch von GeForce GTX 970 & 980 notiert – einzig abweichend davon ist das DirectX-Level, welches gemäß neueren Informationen nunmehr auf "DirectX 12.1" bei allen Grafikkarten der Maxwell-2-Architektur – und damit auch bei der GeForce GTX Titan X – lautet. Irgendwelche abweichenden Features zu GeForce GTX 970 & 980 hat die GeForce GTX Titan X also nicht – sie ist schlicht wie eine GeForce GTX 980 mit durchgehend um 50% stärkerer Hardware.

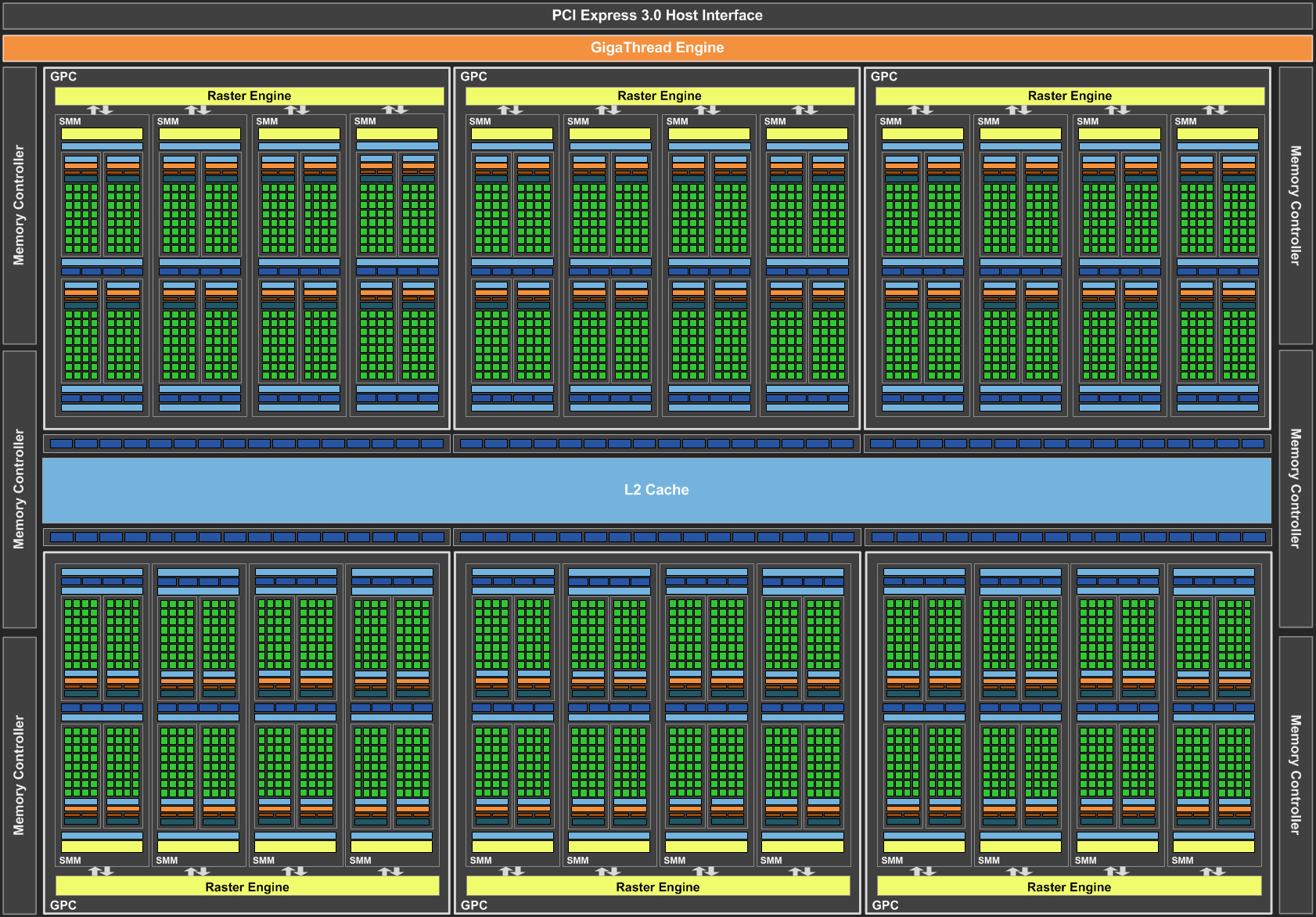

nVidia GeForce GTX Titan X Block-Diagramm
nVidia GeForce GTX Titan X Block-Diagramm

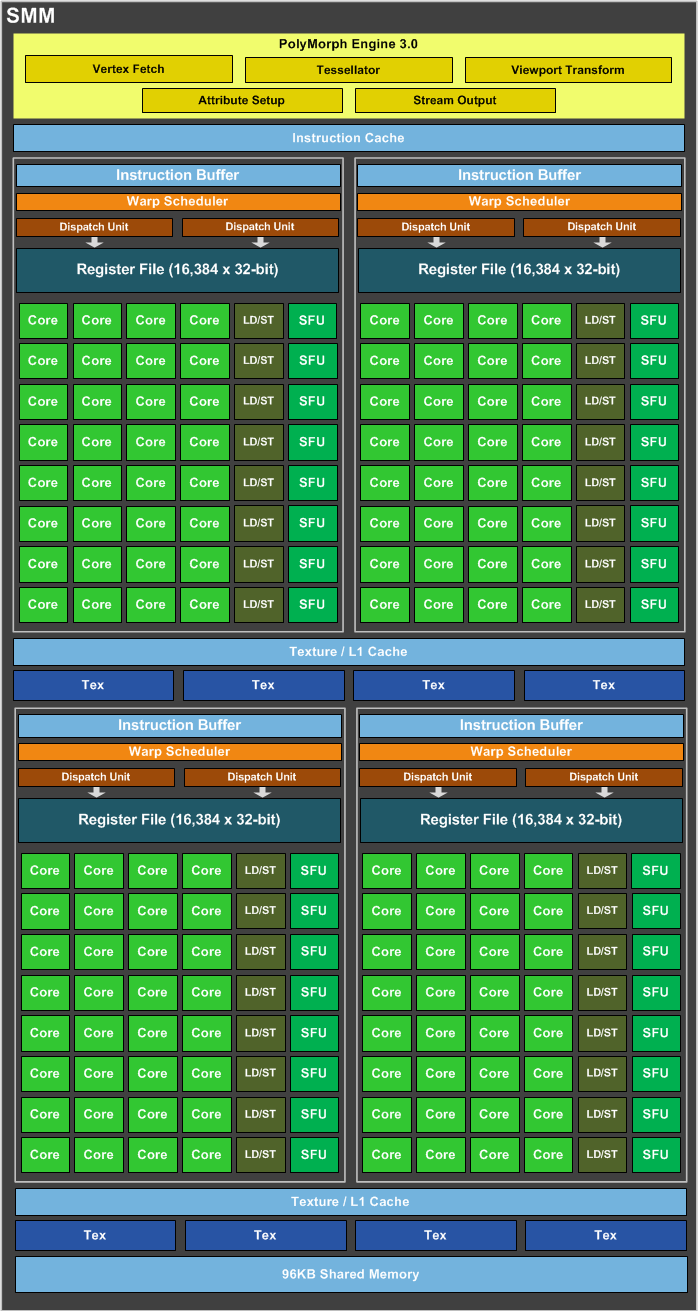

nVidia GM200-Chip Shader-Cluster (SMM)
nVidia GM200-Chip Shader-Cluster (SMM)

Ebenfalls gleichlautend zu den bisherigen Maxwell-basierten Grafikchips, aber abweichend von den früheren Enthusiasten-Grafikchips von nVidia (wie dem GK110) verfügt der GM200-Chip allerdings nicht über besondere DoublePrecision-Fähigkeiten, sondern muß eine schwache DP-Rate von nur 1/32 hinnehmen (GK110: 1/3). Diese Funktionalität hat wohl schlicht nicht mehr in die zur Verfügung stehende Chipfläche gepasst (oberhalb von 600mm² wird es schnell unwirtschaftlich), dies wäre nur bei einer neuen Fertigungsstufe möglich gewesen. Da selbige noch nicht verfügbar ist, musste nVidia gewisse Abstriche hinnehmen – welche aus Gamer-Sicht aber eher glücklich sind, denn die DoublePrecision-Fähigkeiten werden im Spiele-Einsatz überhaupt nicht benötigt, haben aber bei früheren Enthusiasten-Lösungen nutzlos Chipfläche belegt und sogar hier und da teilweise an eventuell möglichem Chiptakt gekostet.

Radeon R9 290X GeForce GTX 780 Ti GeForce GTX 980 GeForce GTX Titan X
Chipbasis AMD Hawaii, 6,2 Mrd. Transistoren in 28nm auf 438mm² Chipfläche nVidia GK110, 7,1 Mrd. Transistoren in 28nm auf 551mm² Chipfläche nVidia GM204, 5,2 Mrd. Transistoren in 28nm auf 398mm² Chipfläche nVidia GM200, 8 Mrd. Transistoren in 28nm auf 601mm² Chipfläche
Architektur GCN-Architektur 1.1, DirectX 12.0, Mantle & TrueAudio Kepler-Architektur, DirectX 11.0 & PhysX Maxwell-Architektur 2.0, DirectX 12.1 & PhysX
Technik 4 Raster-Engines, 2816 Shader-Einheiten, 176 TMUs, 64 ROPs, 512 Bit DDR Interface, 1 MB Level2-Cache 5 Raster-Engines, 2880 Shader-Einheiten, 240 TMUs, 48 ROPs, 384 Bit DDR Interface, 1,5 MB Level2-Cache 4 Raster-Engines (mit verdoppelter Raster-Power), 2048 Shader-Einheiten, 128 TMUs, 64 ROPs, 256 Bit DDR Interface, 2 MB Level2-Cache 6 Raster-Engines (mit verdoppelter Raster-Power), 3072 Shader-Einheiten, 192 TMUs, 96 ROPs, 384 Bit DDR Interface, 3 MB Level2-Cache
Taktraten ≤1000/2500 MHz
(Ø-Chiptakt: 851/1000 MHz *)
875/928/3500 MHz
(Ø-Chiptakt: 952 MHz)
1126/1216/3500 MHz
(Ø-Chiptakt: 1144 MHz)
1002/1075/3500 MHz
(Ø-Chiptakt: 1067 MHz)
Speicherausbau 4 GB GDDR5
(8 GB gegen Aufpreis)
3 GB GDDR5 4 GB GDDR5 12 GB GDDR5
Layout DualSlot DualSlot DualSlot DualSlot
Kartenlänge 27,5cm 27,0cm 27,0cm 27,0cm
Stromstecker 1x 6pol. + 1x 8pol. 1x 6pol. + 1x 8pol. 2x 6pol. 1x 6pol. + 1x 8pol.
TDP 250W 250W 165W 250W
Idle-Verbrauch 20W 14W 12W 14W
Spiele-Verbrauch 239/279W * 251W 174W 242W
Ausgänge 2x DualLink DVD-D, HDMI 1.4a, DisplayPort 1.2 DualLink DVD-D, DualLink DVI-I, HDMI 1.4a, DisplayPort 1.2 DualLink DVI-I, HDMI 2.0 (kein HDCP 2.2), 3x DisplayPort 1.2 DualLink DVI-I, HDMI 2.0 (kein HDCP 2.2), 3x DisplayPort 1.2
Perf.Index 480/520% * 530% 570% 750%
Listenpreis 549$ 699$ 549$ 999$
Straßenpreis 320-360€ ausgelaufen 500-540€ erwartet für ~1100€
Release 24. Oktober 2013 7. November 2013 19. September 2014 17. März 2015
* Die zwei differierenden Angaben beziehen sich auf den Quiet/Uber-Modus der Radeon R9 290X. Zu beachten wäre hierbei, das gutklassige Herstellerdesigns dieser Karte die Performance & Leistungsaufnahme des Uber-Modus' auch schon per default erreichen.

Die GM200-basierte GeForce GTX Titan X kommt hingegen mit 1002 MHz nominellem Chiptakt, 1075 MHz nominellem Boost-Takt und bei der ComputerBase ermittelten 1067 MHz real anliegendem Chiptakt auf recht hohen Chip-Taktraten für einen derart großen Chip daher, auch wenn das Niveau anderer Maxwell-basierter Grafiklösungen damit noch nicht ganz erreicht wird. Hier spielen auch die von nVidia gesetzten Limits für die Chip-Temperatur von 83°C sowie für den Stromverbrauch von 250 Watt mit hinein, welche die Karte doch etwas ausbremsen. Leider sind diese Limits per Treiber nicht großartig weiter beeinflußbar: Bei der Temperatur kann man maximal 91°C erreichen, beim Stromverbrauch maximal 275 Watt (jeweils +10%). Mittels BIOS-Mods oder freigeschalteten Hersteller-Karten sollte hier noch mehr möglich sein – was sich lohnen dürfte, die GeForce GTX Titan X erscheint jetzt schon als recht taktfreudig in Richtung von 1300 MHz real anliegendem Takt.

Dabei scheint in aller Regel nicht zuerst das Power-Limit, sondern zuerst das Temperatur-Limit erreicht zu werden – und selbst im Overclocking-Betrieb keine exorbitanten Stromverbrauchswerte herauszukommen. Dafür aber liegt die GeForce GTX Titan X in der Praxis mit einem realen Spiele-Stromverbrauch von 242 Watt knapp an der Grenze zu ihrer TDP von 250 Watt – aber immer noch besser als GeForce GTX 970 & 980, deren realer Stromverbrauch ihre jeweiligen TDP-Werte klar überbietet (was so eigentlich nicht sein darf, weil sich nVidia somit ungerechtfertigte Vorteile auf dem Papier holt). Geringfügig ist der Stromverbrauch der GeForce GTX Titan X natürlich trotzdem nicht – es werden halt nur keine neuen Stromverbrauchs-Rekorde aufgestellt:

Hardware.fr Heise HT4U PCGH TechPowerUp Tom's HW Ø Perf./TDP
GeForce GTX Titan X 15W
255W
18W
242W
11W
223W
9W
224W
14W
242W
750%
250W
GeForce GTX 980 12W
155W
?
173W
11,2W
180,0W
11,5W
160W
8W
156W
15W
185W
12W
174W
570%
165W
GeForce GTX 780 Ti 15W
220W
?
243W
12,9W
260,0W
16W
248W
10W
229W
10W
244W
13W
245W
530%
250W
GeForce GTX Titan Black 13,3W
243,0W
11W
226W
~13W
~230W
500%
250W
GeForce GTX Titan 13W
180W
11,9W
198,1W
13W
214W
10W
208W
11W
233W
12W
206W
480%
250W
Radeon R9 290X (Quiet) 21W
219W
?
266W
20,0W
231,1W
21W
249W
16W
236W
16W
248W
19W
241W
480%
250W
Radeon R9 290X (Uber) 22W
278W
20,0W
306,9W
21W
269W
17W
246W
16W
242W
19W
276W
520%
250W
Der obere Wert einer Zelle ist immer der Idle-Stromverbrauch, der untere Wert einer Zelle immer der Spiele-Stromverbrauch. In der Durchschnitts-Spalte ("Ø") fettgedruckte Werte basieren auf Berechnungen, die nicht fettgedruckte Werte sind Schätzungen. Die letzte Spalte enthält Angaben zum 3DCenter Performance-Index (oben) sowie zur offiziellen TDP (unten).
