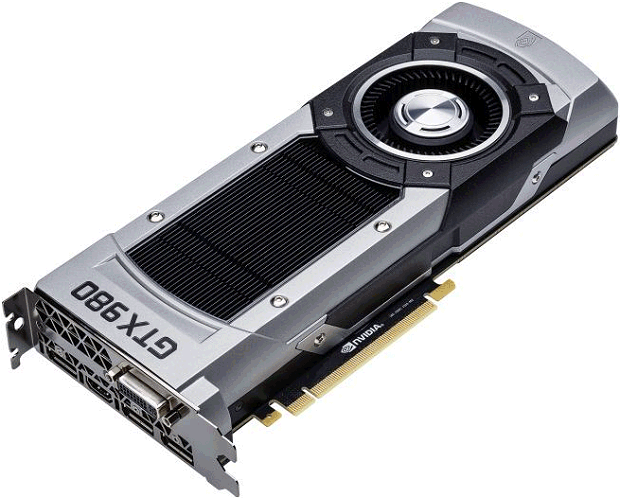

Lange wurde auf den zweiten Teil der Maxwell-Generation von nVidia gewartet – und nun ist das Warten endlich vorbei und nVidia präsentiert die GeForce GTX 970 und 980. Beide Grafikkarten kommen auf Basis des GM204-Chips daher, welcher "nur" den zweithöchsten Grafikchip innerhalb der Maxwell-Generation darstellt (der höhere GM200-Chip folgt zum Jahreswechsel), sich aber dennoch mit dem schnellsten Grafikchip der Kepler-Generation in Form des GK110-Chips von GeForce GTX 780, 780 Ti und Titan Black anlegen will (und kann).
Hierfür fährt nVidia mittels des GM204-Chips mit einer Chipfläche von immerhin 398mm² ein ziemlich dickes Stück Silizium für den "nur" zweithöchsten Chip auf – wohl auch geschuldet der weiterhin benutzten 28nm-Fertigung von TSMC, welche laut nVidia immer noch insgesamt wirtschaftlicher (kleinere Chipfläche vs. höhere Waferkosten) als die ebenfalls zur Verfügung stehende 20nm-Fertigung sein soll. Vorteilhafterweise musste nVidia in den GM204-Chip nicht die für die professionellen Zwecke benötigten Transistoren des GK110-Chips packen, so daß beispielsweise die DoublePrecision-Performance nur bei 1/32 der SinglePrecision-Performance liegt (GK104: 1/24, GK110: 1/3 bei den professionellen Grafikkarten). Gleichfalls kam die höhere Effizienz der Maxwell-Architektur zum tragen, welche sich schon beim GM107-Chip der GeForce GTX 750 Serie zeigte (und dort auch ausführlich beschrieben wurde).

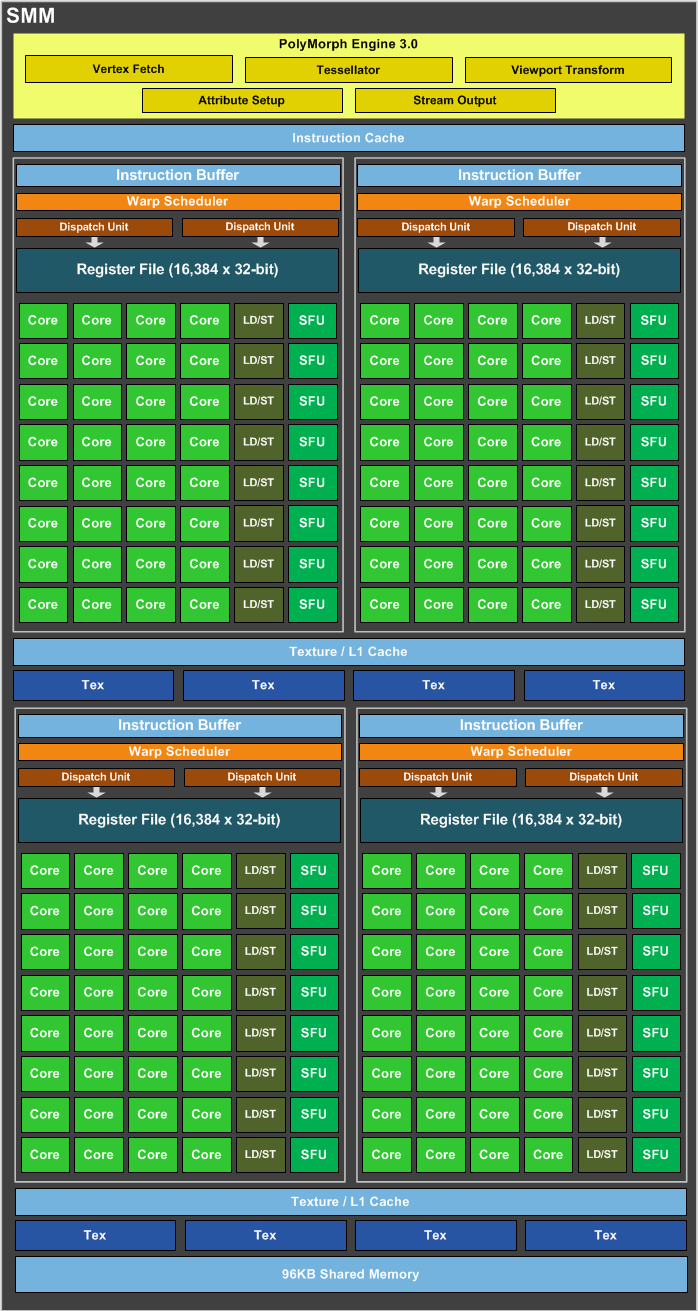

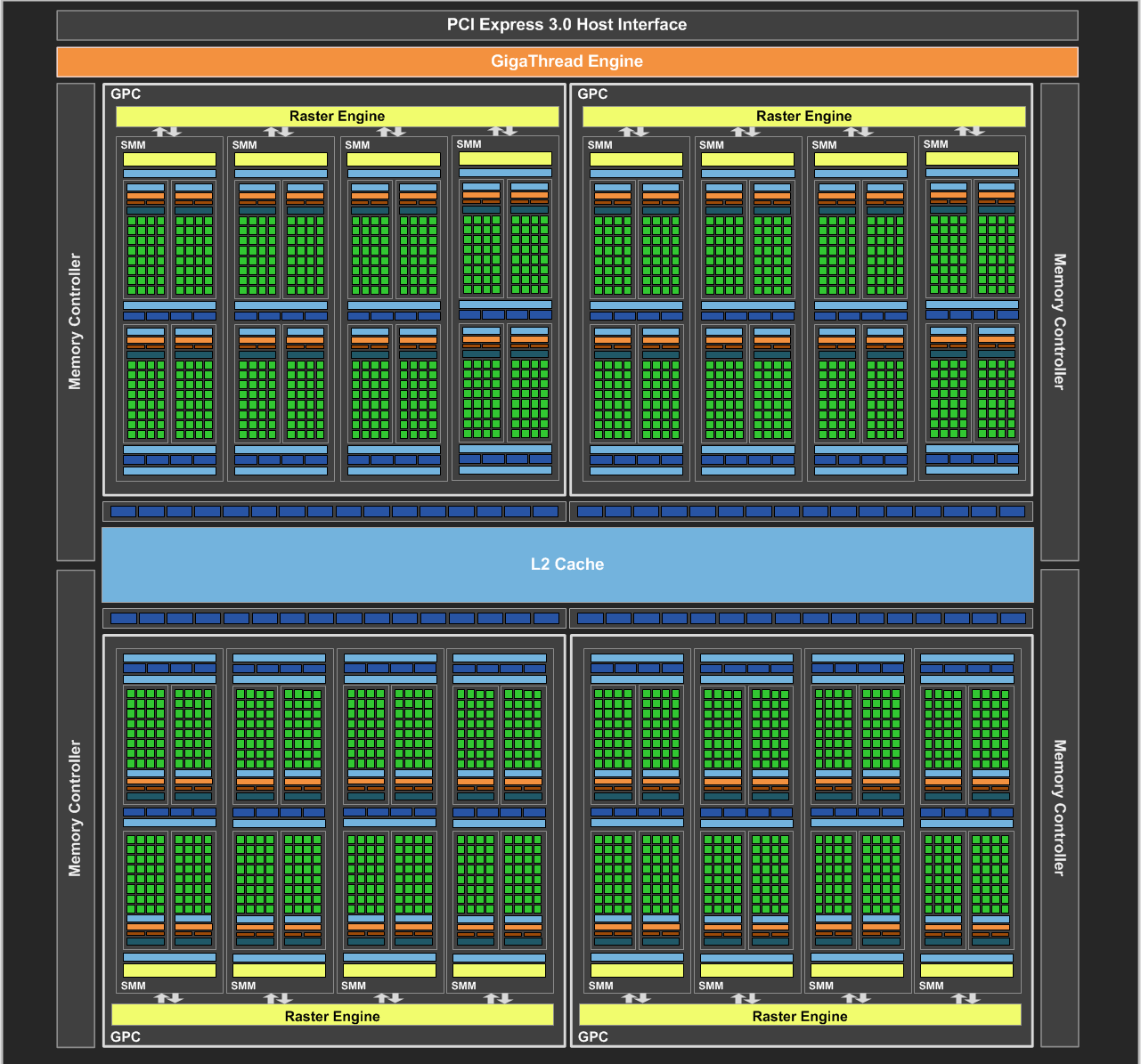

So baut sich der GM204-Chip grundsätzlich wie der GM107-Chip auf: Die Shader-Cluster (SMM) enthalten wiederum 128 Shader- und 8 Textureneinheiten, allein erhöht wurden der Level1-Cache pro SMM von 64 kByte auf 96 kByte sowie der Texturen-Cache pro SMM von 24 kByte auf 48 kByte – ansonsten ist das SMM-Block-Diagramm gleich zum GM107-Chip. Dafür wurde erstaunlicherweise der Level2-Cache für den gesamten Chip nicht erhöht, der kleine GM107 und der große GM204 tragen also beide jeweils 2 MB Level2-Cache insgesamt – bedeutsam mehr Level2-Cache wird es dann wohl erst beim GM200-Chip geben. Im Gegensatz zum GM107-Chip, welcher 5 Shader-Cluster an einer Raster-Engine trägt, benutzt der GM204-Chip ein Modell von jeweils 4 Shader-Clustern an einer von 4 Raster-Engines – ergo gibt es insgesamt 16 Shader-Cluster beim GM204-Chip.
Leider noch keine Bestätigung gibt es derzeit dafür, ob man hierbei wirklich die Raster-Engines des GM107-Chips mit verdoppelter Rasterizer-Leistung verwendet hat – sollte dies so sein, wäre der GM204-Chip bei der Rasterizer-Leistung allen anderen derzeitigen Grafikchips mit mehr als dem Faktor 2 überlegen. nVidia ist sicherlich bekannt dafür, eher mit mehr als weniger Rastizer-Leistung anzutreten, trotzdem ist dieser Punkt zum jetzigen Stand mangels klarer Aussagen in den Launch-Artikeln noch vakant.
GK104 | GK110 | GM107 | GM204 | |
---|---|---|---|---|
Architektur | Kepler | Kepler | Maxwell | Maxwell 2.0 (inoffizielle Bezeichnung) |
DirectX-Level | 11.0 | 11.0 | 11.0 | 11.2b |
Raster-Engines | 4 | 5 | 1 | 4 |
Durchsatz pro Raster-Eng. | 8 Pixel/Takt | 8 Pixel/Takt | 16 Pixel/Takt | 16 Pixel/Takt (noch nicht bestätigt) |
Aufbau der Shader-Cluster | SMX: 192 Shader-Einheiten, 16 Textureneinheiten, 32 Load/Store-Einheiten, 32 SFUs, 8 FP64-Einheiten, 1x Kontrolllogik, 65536 x 32-bit Register File, 64 kByte Level1-Cache, 48 kByte Texturen-Cache | wie GK104, außer: 64 anstatt 8 FP64-Einheiten | SMM: 128 Shader-Einheiten, 8 Textureneinheiten, 32 Load/Store-Einheiten, 32 SFUs, 4 FP64-Einheiten, 4x Kontrolllogik, 65536 x 32-bit Register File, 64 kByte Level1-Cache, 24 kByte Texturen-Cache | wie GM107, außer: 96 anstatt 64 kByte Level1-Cache sowie 48 anstatt 24 kByte Texturen-Cache |
TMUs zu Shader-Einheit. | 1:12 | 1:12 | 1:16 | 1:16 |
DP/SP-Verhältnis | 1/24 | 1/3 | 1/32 | 1/32 |
Shader-Cluster Perf. | 100% | ~100% | 90% | ~90% |
Shader-Einheiten Perf. | 100% | 100% | 135% | ~135% |
Shader-Cluster | 8 | 15 | 5 | 16 |
Shader-Einheiten | 1536 | 2880 | 640 | 2048 |
Textureneinheiten | 128 | 240 | 40 | 128 |
Raster Operation Units | 32 | 48 | 16 | 64 |
Speicherinterface | 256 Bit DDR | 384 Bit DDR | 128 Bit DDR | 256 Bit DDR |
Level2-Cache | 0,5 MB | 1,5 MB | 2 MB | 2 MB |
Bemerkenswerter Punkt beim GM204-Chip sind dann noch die gleich 64 Raster Operation Units (ROPs), welche sogar den GK110-Chip (48 ROPs) übertreffen und das Niveau von AMDs Hawaii-Chip (ebenfalls 64 ROPs) erreichen. Dank der höheren Taktraten des GM204-Chips erzielt jener auch hier einen Vorteil von grob Faktor 2 gegenüber früheren nVidia-Lösungen, allerdings natürlich nur einen vergleichsweise maßvollen (und nur durch die höheren Taktraten bedingten) Vorteil gegenüber AMDs Hawaii-Chip.
Ansonsten erscheint das GM204-Design in dem Sinne wie ein hochgepumpter GM107-Chip: Die Technik ist nahezu dieselbe, hinzu gibt es die 4fache Anzahl an Raster-Engines, die 3,2fache Anzahl an Shader-Einheiten, die 4fache Anzahl an ROPs und ein doppelt so breites Speicherinterface – allerdings wie gesagt nur die exakt selbe Menge an Level2-Cache. Trotzdem kann man beim GM204-Design letztlich doch von einer "Maxwell 2.0 Architektur" sprechen, auch wenn nVidia den Begriff nicht in dieser Form verwendet – denn es gibt mit dem GM204-Chip einen guten Strauß an Features, welche der GM107-Chip noch nicht führt:
|
Genauere Ausführungen zu den neuen Features überlassen wir gern den vielfältigen Launch-Artikeln, obige Liste soll nur einen Anriß darstellen. Nichtsdestotrotz muß jetzt schon lobend erwähnt werden – und die ersten Kritiken aus den Foren gehen da konform – daß nVidia gerade mit dem Downsampling-Feature "Dynamic Super Resolution" (DSR) ziemlich ins Schwarze getroffen hat. So etwas ist lange gefordert worden und eigentlich war es offensichtlich, daß die Enthusiasten-Gemeinde regelrecht darauf wartet – nVidia hat es nun geliefert, obwohl es sich letztlich um eine reine Software-Angelegenheit handelt und es damit auch jeder andere vorher schon tun können. Allenfalls hätte nVidia es früher liefern können – Downsampling ist nun nicht erst ein Thema des Jahres 2014.
