Launch-Analyse: AMD Radeon HD 7850 & 7870

Montag, 5. März 2012

/ von Leonidas

Nachdem sich am Wochenende mit einigen Leaks die Anzeichen schon verdichtet hatten, schickt AMD mit dem Start der neuen Woche nunmehr seine GCN-basierte Performance-Lösung in Form des Pitcairn-Chips der Radeon HD 7850 & 7870 Grafikkarten ins Rennen. Ungewöhnlicherweise handelt es sich hierbei um einen reinrassigen Paperlaunch – die Vorstellung ist am heutigen 5. März, der Auslieferungsstart dagegen erst am 19. März. Damit wird sich gerade der wichtige Punkt des Preis/Leistungsverhältnisses der neuen Performance-Grafikkarten auf Basis realer Straßenpreise heute noch nicht evaluieren lassen – etwas, was AMD angesichts der wie von den anderen 28nm-Beschleunigern gewohnt hohen Preislage jedoch durchaus in die Karten spielt.

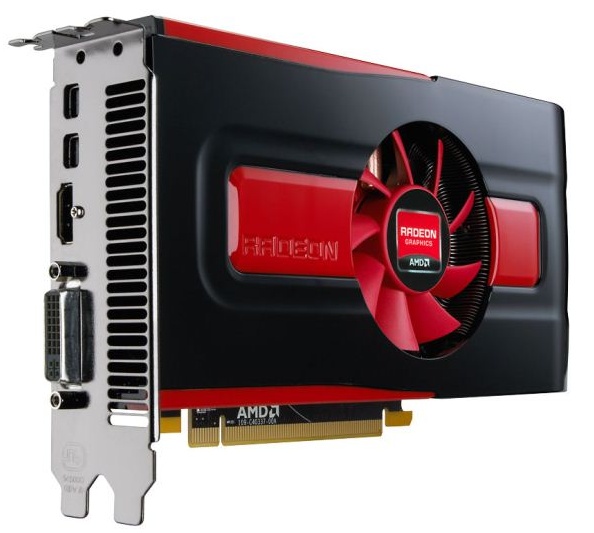

AMD Radeon HD 7850 (Referenz-Design)

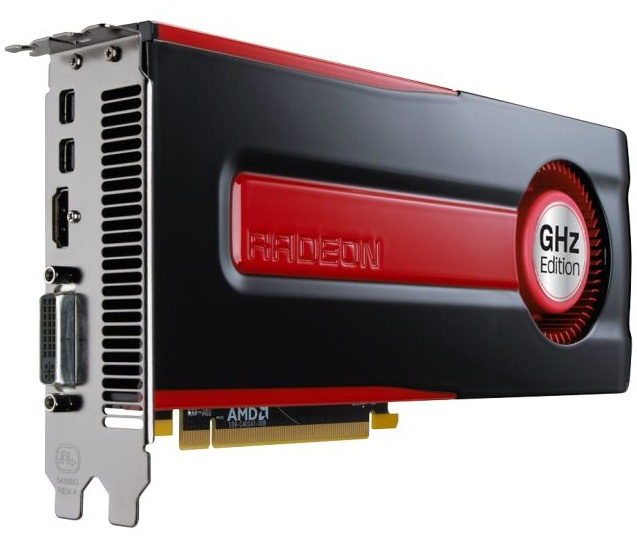

AMD Radeon HD 7870 (Referenz-Design)

Natürlich waren die Vorab-Informationen korrekt – und so bietet AMD mit dem Pitcairn-Chip maximal 20 Compute Units (CUs), was in 1280 (1D) Shader-Einheiten, 80 Textureneinheiten (TMUs) und 32 Raster Operation Units (ROPs) an einem 256 Bit DDR breiten Speicherinterface resultiert. Dies alles quetscht AMD in ein nur 212mm² großes Die, womit die Radeon HD 7800 Serie wie schon die Radeon HD 7700 Serie auf einem physikalisch kleinerem Chip basieren als ihre direkten Vorgänger. Trotzdem liegt man beim Performancezuwachs im Rahmen der bisherigen 28nm-Produkte, es gibt also gegenüber der Radeon HD 6800 Serie ca. 30 bis 40 Prozent Mehrperformance. Der ganz große Sprung durch die 28nm-Fertigung ist dies natürlich nicht – aber dies war bei den bisherigen 28nm-Produkten von AMD auch nicht anders.

	Radeon HD 6870	Radeon HD 6950	Radeon HD 7850	GeForce GTX 560 Ti	GeForce GTX 560 Ti 448 Core
Chipbasis	AMD RV940/Barts, 1,7 Milliarden Transistoren in 40nm auf 255mm² Chip-Fläche	AMD RV970/Cayman, 2,64 Milliarden Transistoren in 40mn auf 389mm² Chip-Fläche	AMD Pitcairn, 2,8 Milliarden Transistoren in 28nm auf 212mm² Chip-Fläche	nVidia GF114, 1,95 Milliarden Transistoren in 40nm auf 358mm² Chip-Fläche	nVidia GF110, 3 Milliarden Transistoren in 40nm auf ca. 520mm² Chip-Fläche
Technik	DirectX 11, 1120 (VLIW5) Shader-Einheiten, 56 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11, 1408 (VLIW4) Shader-Einheiten, 88 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11.1, 1024 (1D) Shader-Einheiten, 64 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11, 384 (1D) Shader-Einheiten, 64 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11, 448 (1D) Shader-Einheiten, 56 TMUs, 40 ROPs, 320 Bit DDR Interface
Taktraten	900/2100 MHz	800/2500 MHz	860/2400 MHz	822/1644/2000 MHz	732/1464/1900 MHz
Speicherausbau	1024 MB GDDR5	1024 und 2048 MB GDDR5	2048 MB GDDR5	1024 MB GDDR5	1280 MB GDDR5
PCI Express	1.x/2.0	1.x/2.0	1.x/2.0/3.0	1.x/2.0	1.x/2.0
Layout	DualSlot	DualSlot	DualSlot	DualSlot	DualSlot
Kartenlänge	28cm	27,5cm	24cm	22,9cm	26,7cm
Stromanschlüsse	2x 6pol.	2x 6pol.	1x 6pol.	2x 6pol.	2x 6pol.
TCP/MGCP	151W	200W	150W	170W	210W
Idle-Verbrauch	19W	22W	ca. 12W	16W	25W
Spieleverbrauch	137W	163W	ca. 110W	153W	197W
Perform.Index	190%	220%	220%	210%	230%
Preislage	140-150 Euro	200-240 Euro	Listenpreis 249 Dollar, Straßenpreis geschätzt 230 Euro	180-200 Euro	230-250 Euro

	Radeon HD 6970	Radeon HD 7870	Radeon HD 7950	GeForce GTX 570	GeForce GTX 580
Chipbasis	AMD RV970/Cayman, 2,64 Milliarden Transistoren in 40mn auf 389mm² Chip-Fläche	AMD Pitcairn, 2,8 Milliarden Transistoren in 28nm auf 212mm² Chip-Fläche	AMD R1000/Tahiti, 4,3 Milliarden Transistoren in 28nm auf 365mm² Chip-Fläche	nVidia GF110, 3 Milliarden Transistoren in 40nm auf ca. 520mm² Chip-Fläche
Technik	DirectX 11, 1536 (VLIW4) Shader-Einheiten, 96 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11.1, 1280 (1D) Shader-Einheiten, 80 TMUs, 32 ROPs, 256 Bit DDR Interface	DirectX 11.1, 1792 (1D) Shader-Einheiten, 112 TMUs, 32 ROPs, 384 Bit DDR Interface	DirectX 11, 480 (1D) Shader-Einheiten, 60 TMUs, 40 ROPs, 320 Bit DDR Interface	DirectX 11, 512 (1D) Shader-Einheiten, 64 TMUs, 48 ROPs, 384 Bit DDR Interface
Taktraten	880/2750 MHz	1000/2400 MHz	800/2500 MHz	732/1464/1900 MHz	772/1544/2000 MHz
Speicherausbau	2048 MB GDDR5	2048 MB GDDR5	3072 MB GDDR5	1280 MB GDDR5	1536 MB GDDR5
PCI Express	1.x/2.0	1.x/2.0/3.0	1.x/2.0	1.x/2.0	1.x/2.0
Layout	DualSlot	DualSlot	DualSlot	DualSlot	DualSlot
Kartenlänge	27,5cm	24cm	28,1cm	26,7cm	26,7cm
Stromanschlüsse	1x 6pol. + 1x 8pol.	2x 6pol.	2x 6pol.	2x 6pol.	1x 6pol. + 1x 8pol.
TCP/MGCP	250W	190W	200W	219W	244W
Idle-Verbrauch	22W	13W	16W	24W	31W
Spieleverbrauch	205W	127W	154W	199W	238W
Perform.Index	240%	260%	290%	240%	280%
Preislage	280-310 Euro	Listenpreis 349 Dollar, Straßenpreis geschätzt 320 Euro	380-410 Euro	270-290 Euro	390-430 Euro

Beim Rohleistungs-Vergleich verzichten wir besser gleich einmal auf den Quervergleich zur früheren AMD-Architekturen – diese sind aufgrund der stark veränderten Shader-Einheiten der GCN-Architektur von Radeon HD 7700, 7800 & 7900 sowie nicht gut mit den Grafikkarten der Radeon HD 5000 & 6000 Serien vergleichbar. Im Vergleich der reinen GCN-basierten Grafikkarten ist gut zu erkennen, daß die Radeon HD 7870 glatt eine Verdopplung der Radeon HD 7770 darstellt und gleichzeitig der Radeon HD 7950 in Bezug auf Rechen- und Texturierleistung schon recht nahe kommt.

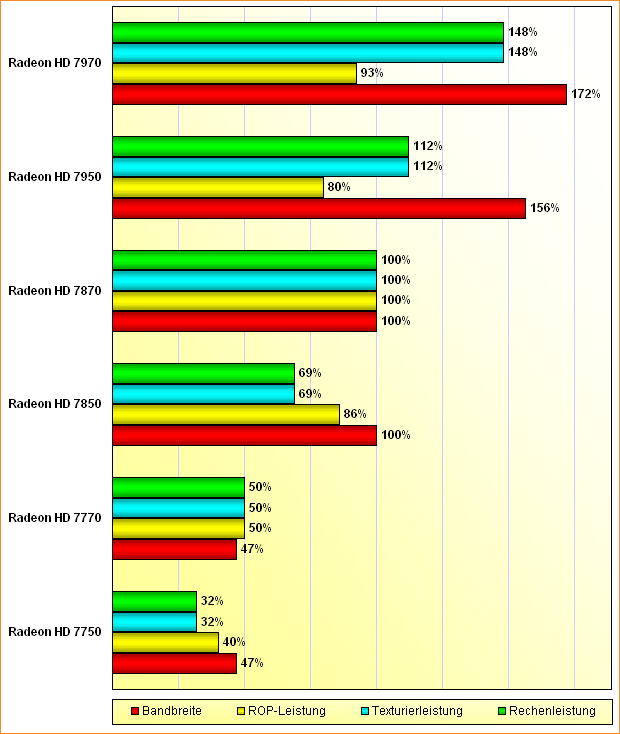

Rohleistungs-Vergleich Radeon HD 7750, 7770, 7850, 7870, 7950 & 7970

Die Radeon HD 7850 hingegen liegt bei Rechen- und Texturierleistung zwar irgendwo in der Mitte zwischen Radeon HD 7770 und 7870, durch die viel höhere Speicherbandbreite dürfte die Karte jedoch klar nach oben hin tendieren. Aufgrund der Rohdaten ist in etwa von einem Abstand zwischen Radeon HD 7850 und 7870 bei ca. 20 bis 25 Prozent auszugehen – mit anscheinend viel Platz nach unten hin, welchen eine mögliche dritte Variante des Pitcairn-Chips irgendeinmal (nach dem Auslaufen von Radeon HD 6850 & 6870) schließen könnte.
