Die offiziellen Spezifikationen zur Radeon R9 Fury X und dem Fiji-Chip

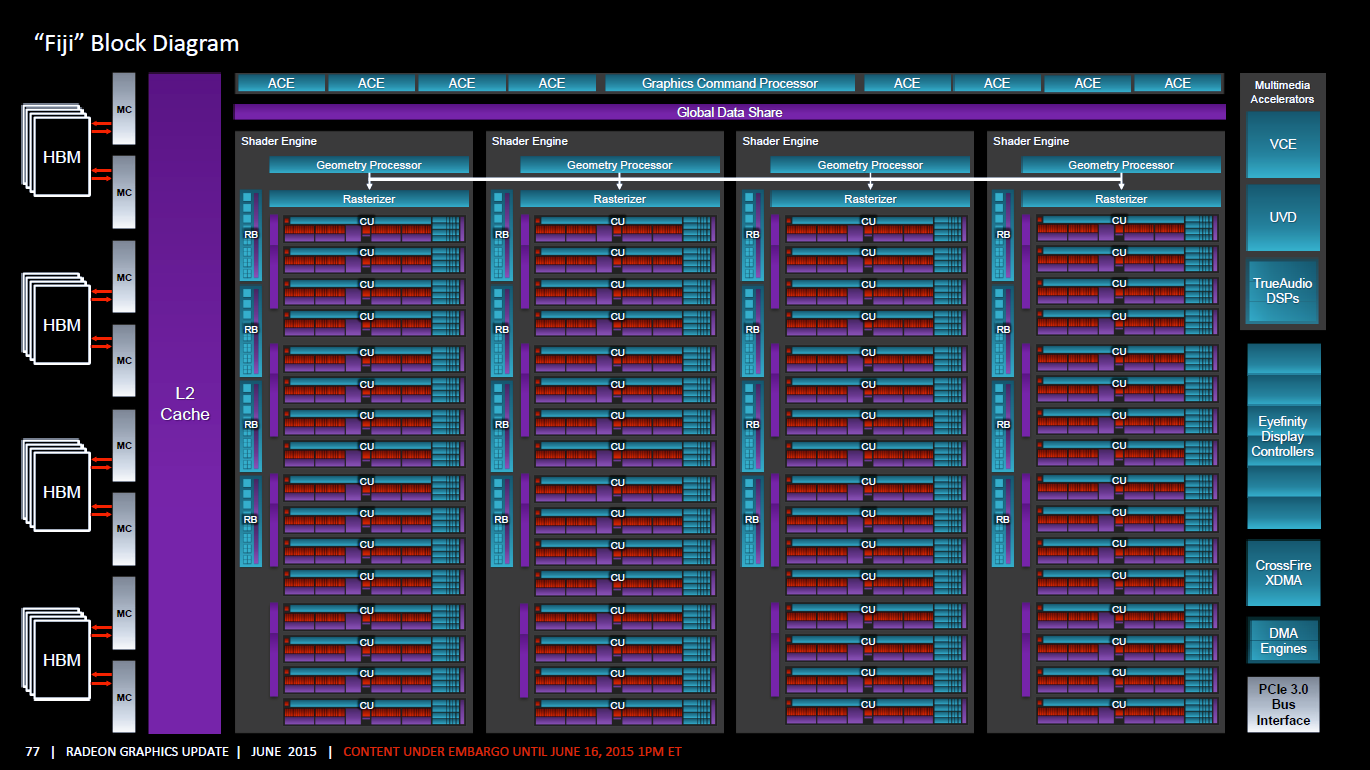

Von überall her flattert die Präsentationsfolie mit den offiziellen Spezifikationen zur Radeon R9 Fury X herein, bestätigt inzwischen auch durch die Angaben auf AMDs Produkt-Webseiten. Alle Vorab-Prognosen mit 4096 Shader-Einheiten an einem 4096 Bit DDR HBM1-Speicherinterface samt 4 GB HBM1-Speicher waren demnach korrekt – genauso ist der Fiji-Chip aufgebaut und wird die Radeon R9 Fury X im Vollausbau des Fiji-Chips erscheinen. Offen waren allerdings noch einige Detailfragen, welche sich nun auch klären lassen: Die Anzahl der Raster Engines nennt AMD nicht offiziell, aber aus einem inoffiziell aufgetauchten Blockdiagramm lassen sich die weiterhin nur 4 verbauten Raster-Engines erkennen – wie bei den Vorgänger-Chips Tonga und Hawaii, welche allerdings jeweils deutlich weniger Shader-Einheiten damit füttern müssen.

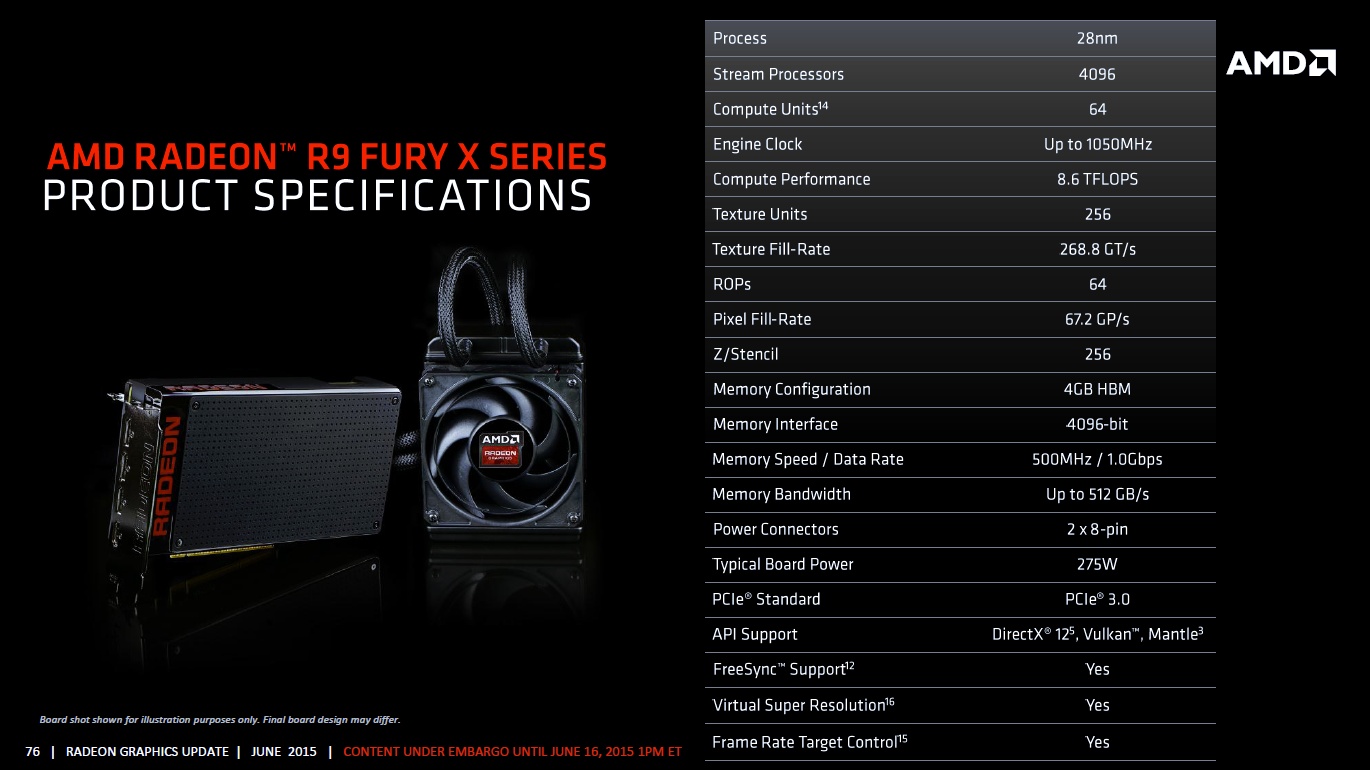

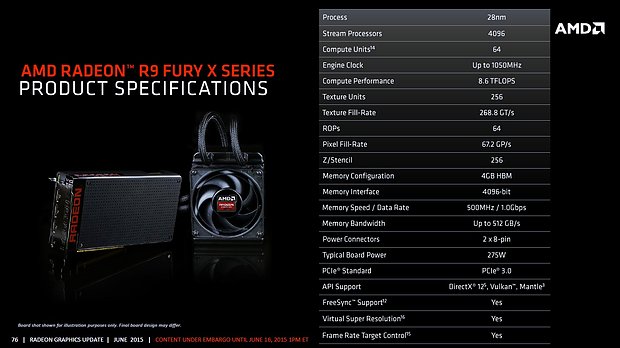

AMD Radeon R9 Fury X Spezifikationen

Von der offiziellen Spezifikationsliste bestätigt werden dagegen die erwarteten 256 Textureneinheiten – und allerdings nur 64 Raster Operation Units (ROPs). Auch hier hatte man teilweise mehr erwartet, da der Hawaii-Chip schon 64 ROPs bietet – andererseits galt jene Anzahl beim Hawaii-Chip auch als leicht zu viel, insofern könnte dieselbe Anzahl beim Fiji-Chip nunmehr doch durchaus passend sein. Die TDP der Radeon R9 Fury X liegt bei 275 Watt, versorgt wird jene mit zwei 8poligen Stromsteckern – wobei das gesamte Grafikkarten-Design laut offizieller AMD-Angabe auf eine Strombelastung von bis zu 500 Watt ausgelegt ist. Die Checklisten-Features VSR, FreeSync, TrueAudio werden allesamt geboten, nur beim Thema HDMI zeigt man eine kleine Schwäche: Es gibt laut Nachfrage von Heise weiterhin nur HDMI 1.4a – nVidias letzte Karten sind da schon weiter, dort wird HDMI 2.0 geboten (wichtig für den Anschluß eines 4K-Fernsehers per HDMI mit 60 Hz Bildwiederholrate – mit HDMI 1.4a gibt es da maximal 30 Hz).

AMD Radeon R9 Fury X

offiziell: AMD Fiji-Chip (Vollausbau)
sicher: 28nm-Fertigung von TSMC
offiziell: 8,9 Milliarden Transistoren auf 596mm² Chipfläche
wahrscheinlich: GCN-Architektur 1.2, Hardware-Support für DirectX 12.0
offiziell: 4 Raster-Engines
offiziell: 4096 Shader-Einheiten in 64 Shader-Cluster
offiziell: 256 Textureneinheiten (TMUs)
offiziell: 64 Raster Operation Units (ROPs)
offiziell: 4096 Bit DDR HBM1-Speicherinterface
offiziell: 4 GB HBM1-Speicher
offiziell: Taktraten von ≤1050/500 MHz
offiziell: Support für VSR, FreeSync, LiquidVR, FRTC, TrueAudio, Eyefinity, HD3D, CrossFire & HDMI 1.4a
offiziell: 2x8pol. Stromstecker & 275W TDP (das Design ist für bis zu 500W Stromverbrauch ausgelegt)
Performance-Richtung: Gegner von GeForce GTX 980 Ti & Titan X
Launchtermin: 24. Juni 2015
Listenpreis: 649 Dollar (~700 Euro)

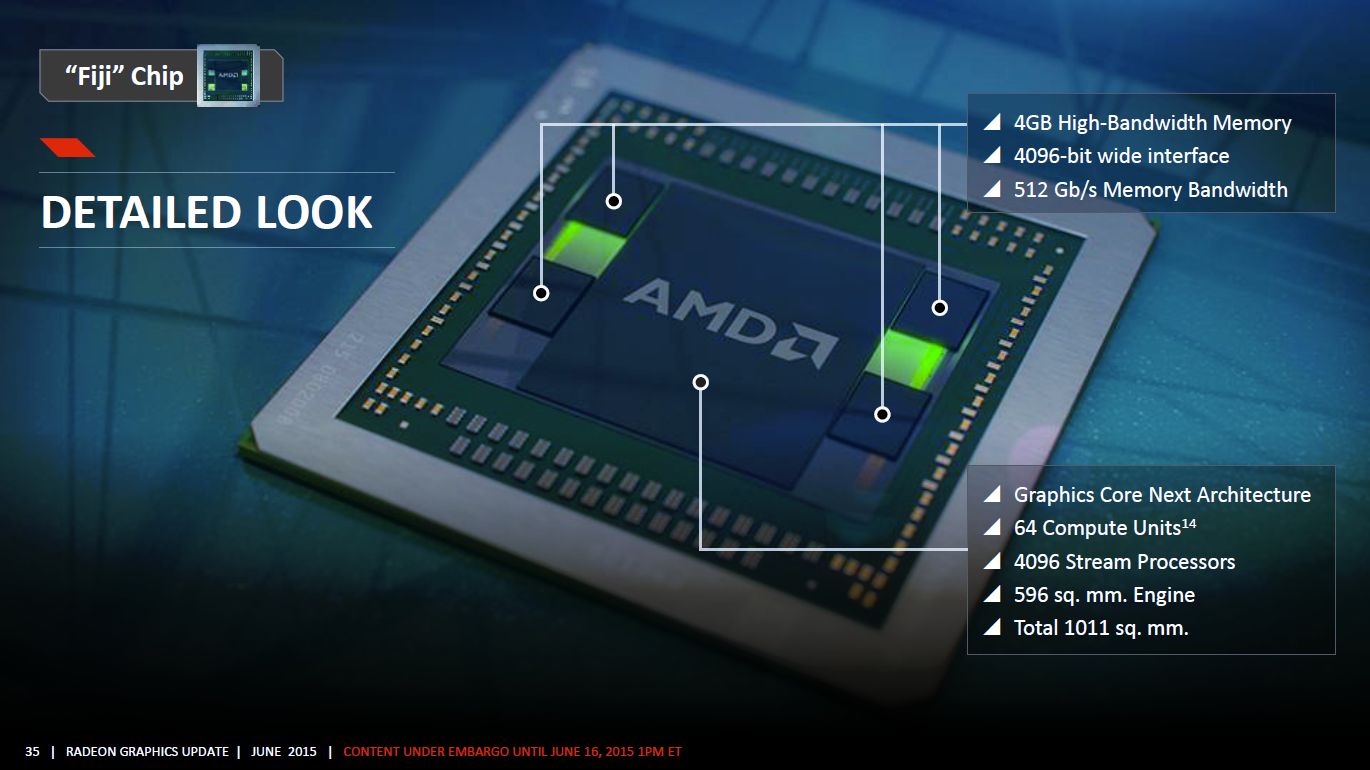

Am Ende hat eine der vielen herumschwirrenden Folien – bei PCOnline finden sich noch einige zusätzliche – dann doch noch einen gewissen Kracher zu bieten: Der Fiji-Chip ist tatsächlich (offiziell) 596mm² groß geworden – weit mehr als frühere AMD-Chips und faktisch genauso groß wie nVidias GM200-Chip (601mm²). Beide Grafikchip-Entwickler nutzen damit das, was in der 28nm-Fertigung machbar ist, nun wirklich bis an die Grenzen aus – mehr Performance ist unter dieser Fertigungstechnologie dann ganz sicher nicht zu erwarten.
