Die Präsentationsfolien zur Radeon HD 7970
Über das Wochenende sind einige der AMD-Präsentationsfolien zur am 22. Dezember startenden Radeon HD 7970 Grafikkarte dann doch bekannt geworden, so daß sich das Bild zu dieser R1000/Tahiti-Grafikkarte nun inzwischen stark verdichtet. Mit diesem Kurzartikel wollen wir alle derzeit verfügbaren AMD-Präsentationsfolien zur Radeon HD 7970 zusammenfassen und gleichzeitig die sich daraus ergebenden Informationen auswerten zu einem ersten Bild über diese neue HighEnd-Grafiklösung von AMD.
Den Anfang machen die drei wichtigsten Folien – eine zur Aufbau des R1000/Tahiti-Chips selber und zwei weitere zu den Spezifikationen der darauf basierenden Radeon HD 7970 Grafikkarte. In der Schemazeichnung zum Aufbau des R1000/Tahiti-Chips gut zu sehen sind die 32 Shader-Cluster, welche jeweils 64 (1D) Shader-Einheiten tragen und verbunden sind mit jeweils einer Quad-Textureneinheit mit 4 TMUs. Oben sieht man zudem die zwei Rasterizer (wie beim RV970/Cayman-Chip) und unten dagegen das 384 Bit DDR Speicherinterface.

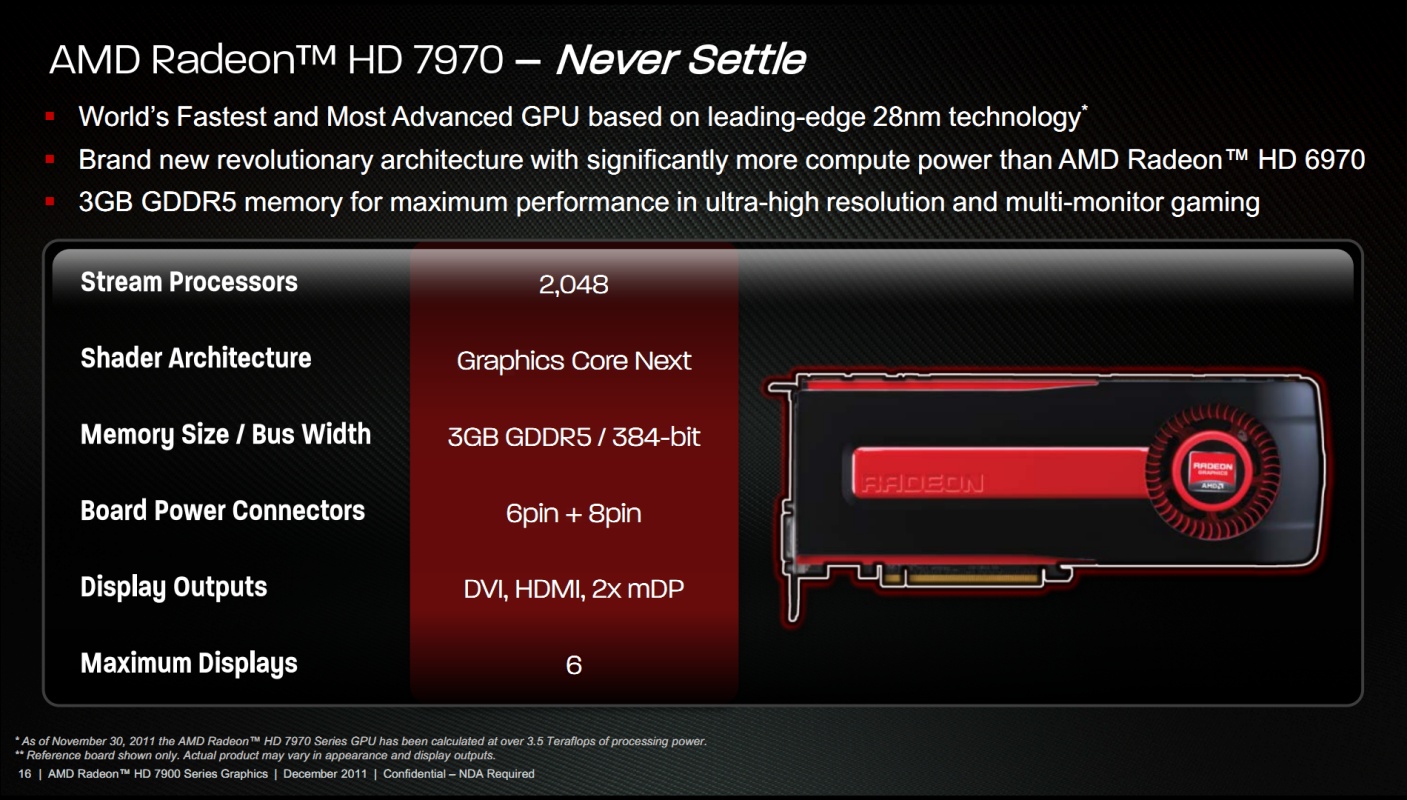

Die zwei Spezifikations-Folien bestätigen dann das bekannte Wissen zu den einzelnen Hardware-Daten der Radeon HD 7970, welche mit 2048 (1D) Shader-Einheiten, 128 Textureneinheiten und 32 Raster Opteration Units (ROPs) an einem 384 Bit DDR Speicherinterface zu Taktraten von 925/2750 MHz antreten wird. Dabei beträgt die Standard-Speichermenge 3 GB GDDR5, das Board trägt regulärerweise einen DVI-, einen HDMI- und zwei MiniDisplayport-Anschlüsse. Mittels der verbauten Stromanschlüsse (1x 6polig und 1x 8polig) ist eine maximale TDP von 300 Watt möglich – der reale Verbrauch kann aber auch deutlich niedriger liegen, dies bleibt noch abzuwarten.
 [4]Präsentationsfolien zur Radeon HD 7970, Folie 2 [5] |
 [6]Präsentationsfolien zur Radeon HD 7970, Folie 3 [7] |
| Radeon HD 6970 | Radeon HD 7970 | GeForce GTX 580 | |
|---|---|---|---|
| Chipbasis | AMD RV970/Cayman, 2,64 Milliarden Transistoren in 40mn auf 389mm² Chip-Fläche | AMD R1000/Tahiti, 4,3 Milliarden Transistoren in 28nm auf ca. 380mm² Chip-Fläche | nVidia GF110, 3 Milliarden Transistoren in 40nm auf ca. 520mm² Chip-Fläche |
| Technik | DirectX 11, 2 Raster Engines, 1536 VLIW4 Shader-Einheiten, 96 TMUs, 32 ROPs, 256 Bit DDR Interface (bis GDDR5) | DirectX 11.1, 2 Raster Engines, 2048 (1D) Shader-Einheiten, 128 TMUs, 32 ROPs, 384 Bit DDR Interface (bis GDDR5) | DirectX 11, 4 Raster Engines, 512 (1D) Shader-Einheiten, 64 TMUs, 48 ROPs, 384 Bit DDR Interface (bis GDDR5) |
| Taktraten | 880/2750 MHz | 925/2750 MHz | 772/1544/2000 MHz |
| Speicherausbau | 2048 MB GDDR5 | 3072 MB GDDR5 | 1536 MB GDDR5 |
| Layout | DualSlot | DualSlot | DualSlot |
| Kartenlänge | 275mm | ? | 267mm |
| Stromanschlüsse | 1x 6pol. + 1x 8pol. | 1x 6pol. + 1x 8pol. | 1x 6pol. + 1x 8pol. |
| TDP/MGCP | <300W | <300W | 247W |
| Spieleverbrauch | 205W [8] | ? | 238W [8] |
| Preislage | 270-300 Euro [9] | angeblich 500 Euro | 390-420 Euro [9] |
Denn weiterhin will AMD bei seinem Top-Produkt den Übertaktern einigen Spielraum bieten, wie die nächsten zwei Folien offenbaren. So peilt man einen Übertaktungsspielraum von gewöhnlich 1 GHz Chiptakt an, was sich optisch schon einmal gut anhört. Zur Kühlung verwendet AMD standardmäßig ein VapourChamber-Design – auf dessen Wirken in der Praxis man gespannt sein darf, verspricht es doch kühlere Chiptemperaturen bei gleichzeitig geringerer Geräuschbelastung. Wieder mit dabei ist das Dual-BIOS, welches es den Grafikkarten-Herstellern auf einfachem Wege ermöglicht, abweichende Taktraten zu programmieren – und eventuell auch wieder eine Radeon HD 7950 zur 7970 macht, dies bliebe abzuwarten.
 [10]Präsentationsfolien zur Radeon HD 7970, Folie 4 [11] |
 [12]Präsentationsfolien zur Radeon HD 7970, Folie 5 [13] |
Wohin AMD mit der Southern-Islands-Generation generell will, zeigen die nächsten zwei Folien: Erwähnenswert ist hier vor allem die neue Architektur unter erstmals der 28nm-Fertigung und erstmals auch PCI Express 3.0 – wobei letzterer bis auf CrossFire-Systeme derzeit wohl für keinerlei Performance-Unterschied stehen sollte. Desweiteren wird auf Eyefinity 2.0 hingewiesen, wo AMD diverse Neuerungen und Verbesserungen bereithält. Wieder mit dabei ist AMDs PowerTune Technology zur Zügelung des Grafikchip-Stromverbrauchs und neu eine AMD ZeroCore Power Technology.
 [14]Präsentationsfolien zur Radeon HD 7970, Folie 9 [15] |
 [16]Präsentationsfolien zur Radeon HD 7970, Folie 10 [17] |
Die nächsten drei Folien klären dann über AMDs "ZeroCore Power Technology" auf, welche eine faktische Abschaltung des Grafikchips unter einer äußerst geringen Energieaufnahme von unter 3 Watt ermöglicht. Dafür wird dann nur noch PCI Express mit Strom versorgt und lauscht die Karte an diesem Interface auf ihren Aufwachbefehl. Nutzvoll ist dies unter zwei Situationen: Zum einen Systeme mit mehr als einer Grafikkarte wie CrossFire-Systeme oder auch Multimonitor-Systeme, wo aktuell nicht benötigte Grafikkarten sich wirklich schlafenlegen können, anstatt im Idle-Modus doch noch ein wenig Energie zu verbraten. Und zum anderen Systeme mit integrierter Grafiklösung, wo die extra Grafikkarte nur für Spiele herangezogen wird und sich ansonsten auch richtig schlafenlegen kann, während die integrierte Grafik den Windows-Betrieb schultert. Die 3-Watt-Angabe bei der Radeon HD 7970 hat somit aber natürlich nichts mit der wirkliche Idle-Stromaufnahme zu tun, diese dürfte weiterhin höher im Bereich irgendwo bei 20 Watt liegen.
 [18]Präsentationsfolien zur Radeon HD 7970, Folie 6 [19] |
|
 [20]Präsentationsfolien zur Radeon HD 7970, Folie 7 [21] |
 [22]Präsentationsfolien zur Radeon HD 7970, Folie 8 [23] |
[24]
Die Präsentationsfolien zur Radeon HD 7970 (Seite 2)

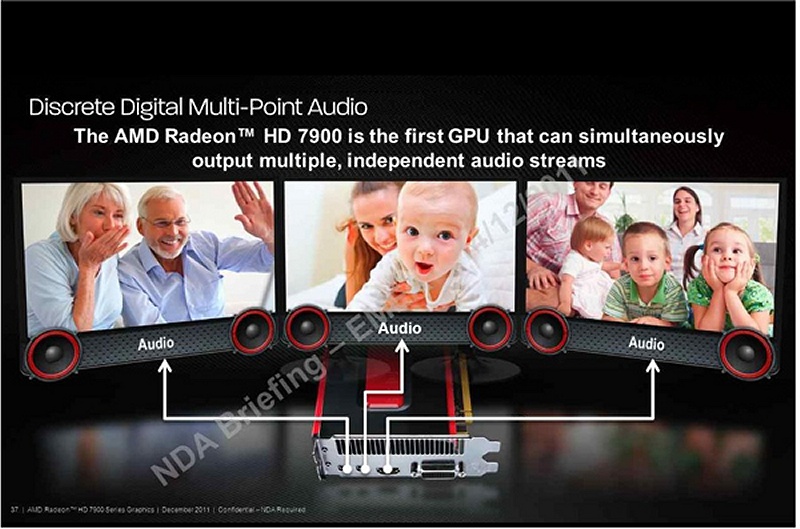

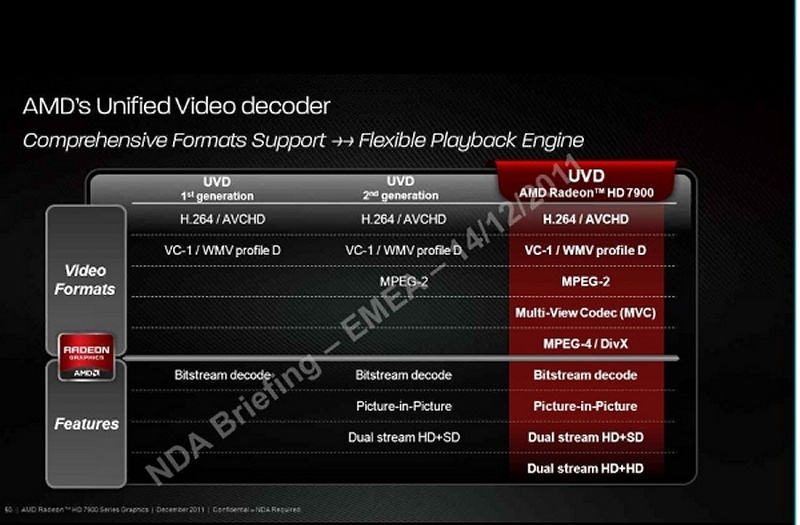

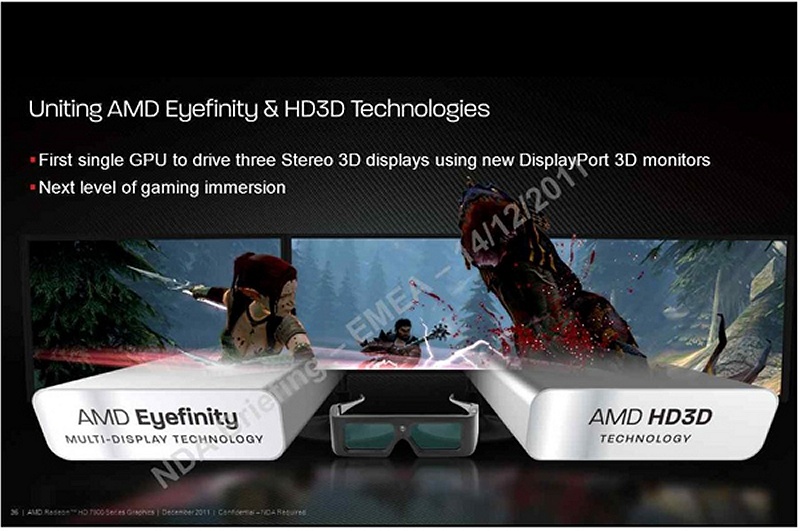

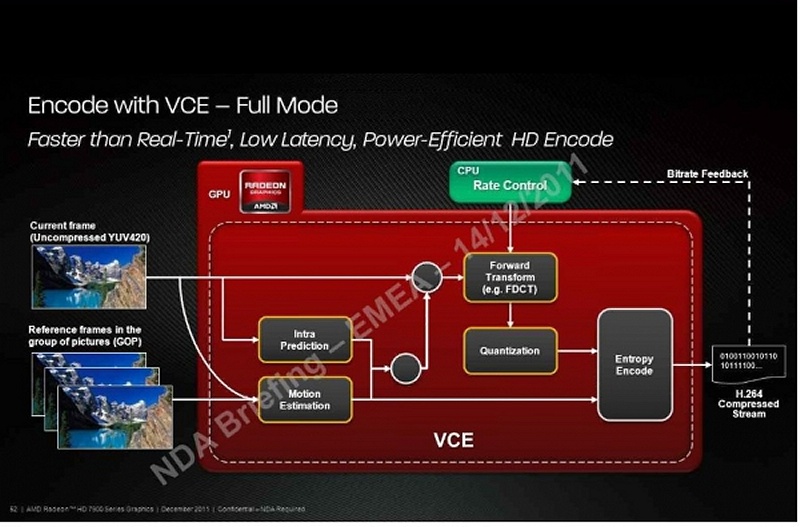

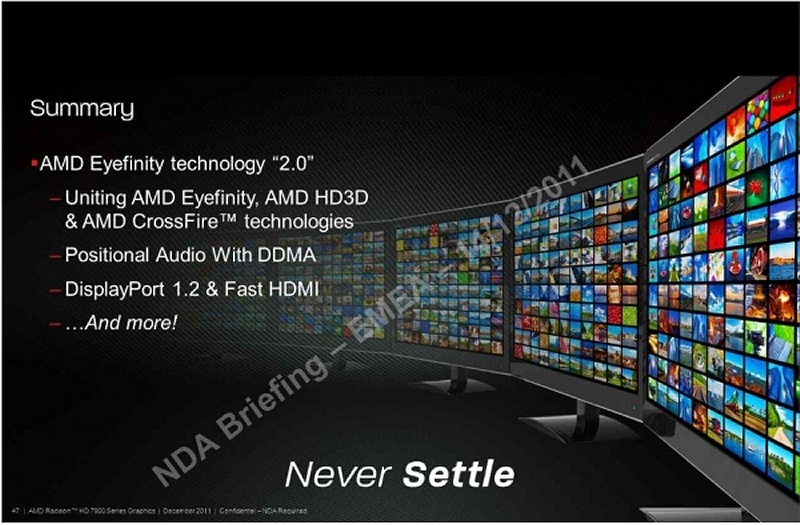

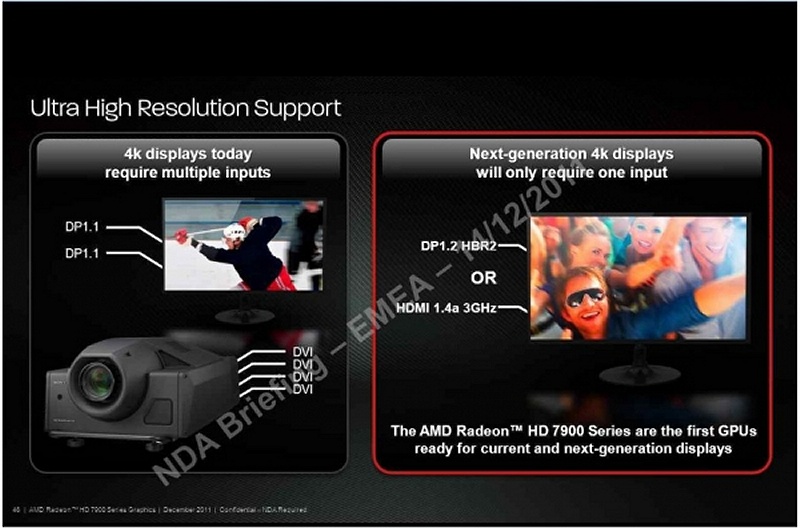

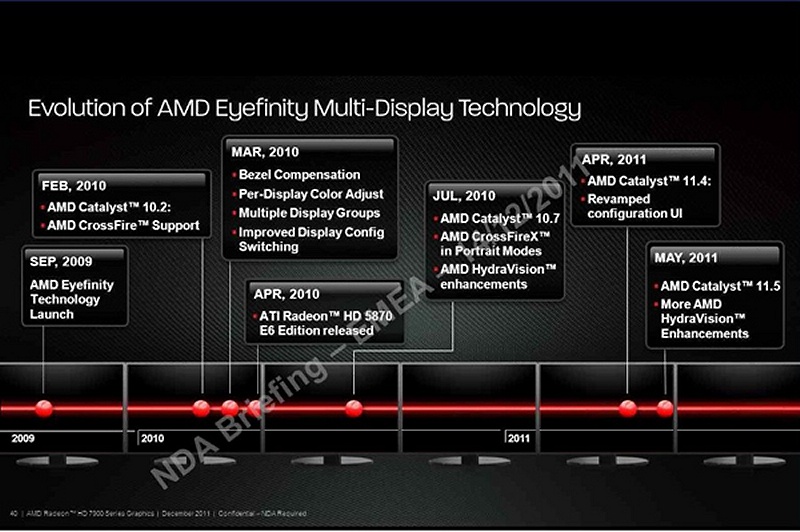

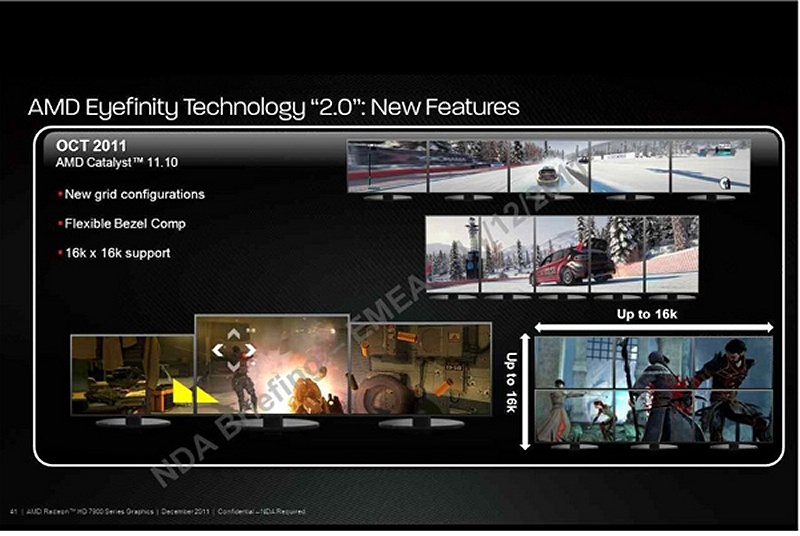

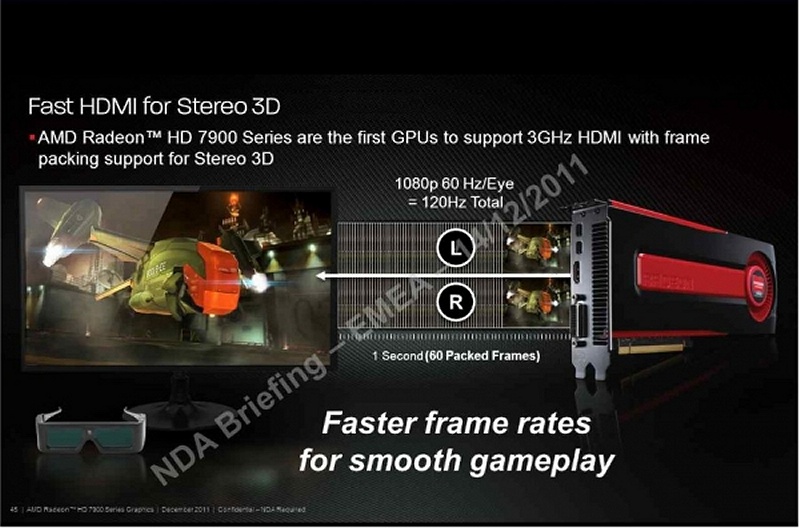

Viele weitere Folien sind dagegen zu den Themenkomplexen UVD-Videoeinheit und Eyefinity vorhanden. Beachtenswert sind die vielfältigen Verbesserungen an UVD, die Möglichkeit zu mehreren, unabhängigen Audio-Streams über die Grafikkarte und der Support für die 4K-Auflösung mit nur einem Monitoranschluß.

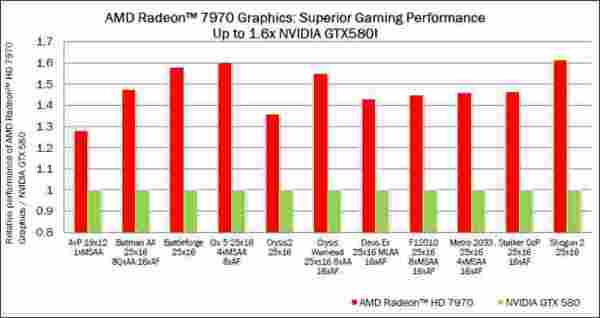

Und am Ende gibt es als Schmankerl noch die bislang einzige bekannte Präsentationsfolie zur Performance der Radeon HD 7970: Hierbei handelt es sich um das nachfolgend links zu findende Bild, welches allerdings derart schlecht verkomprimiert ist, daß kaum etwas sauber zu erkennen ist. Ein freundlicher Foren-User von Tweakers.net [52] hat sich demzufolge die Arbeit gemacht, das Performance-Diagramm noch einmal komplett neu zu erstellen (rechts), basierend natürlich auf den Werten des Originals (links):
 [53]Präsentationsfolien zur Radeon HD 7970, Folie 24 [54] |
 [55]Präsentationsfolien zur Radeon HD 7970, Folie 24 (neu erstellt) [56] |
Damit ergibt sich gemäß diesen AMD-eigenen Benchmarks ein erster Performance-Eindruck zur Radeon HD 7970, welcher bei einem durchschnittlichen Performancegewinn gegenüber der GeForce GTX 580 von immerhin ca. 47 Prozent ganz gut ausfällt. Allerdings wird der von unabhängiger Seite ermittelte Unterschied zwischen Radeon HD 7970 und GeForce GTX 580 mit ziemlicher Sicherheit niedriger ausfallen, da AMD sich in seiner Präsentationsfolie natürlich die AMD-freundlichsten Benchmarks und -Settings herausgegriffen haben dürfte.
Es ist somit ein Performancegewinn der Radeon HD 7970 gegenüber der GeForce GTX 580 unter unabhängigen Benchmarks im Rahmen von 30 bis 40 Prozent zu erwarten. Liegt der reale Performancegewinn am oberen Ende dieser Skala, wird die Radeon HD 7970 sogar den DualChip-Lösungen Radeon HD 6990 und GeForce GTX 590 gefährlich werden. Im umgedrehten Fall würde die Radeon HD 7970 dann knapp unterhalb dieser DualChip-Boliden rangieren. Dies wäre erst einmal nicht verkehrt, ist aber trotzdem etwas weniger an Performanceplus, als was man vorher vielleicht erhofft hatte. Genaueres hierzu können dann aber nur die für den 22. Dezember zu erwartenden Launchtests liefern.
Nachtrag vom 21. Dezember 2011

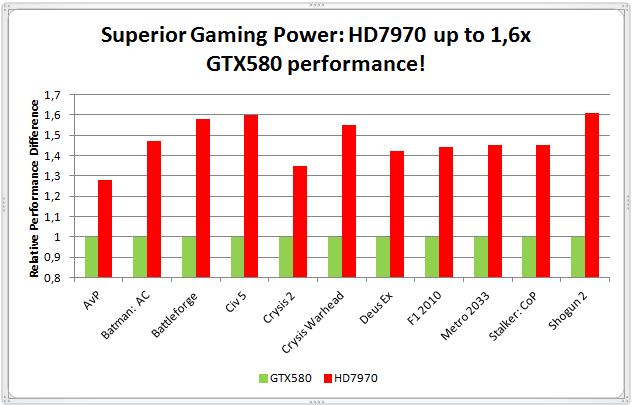

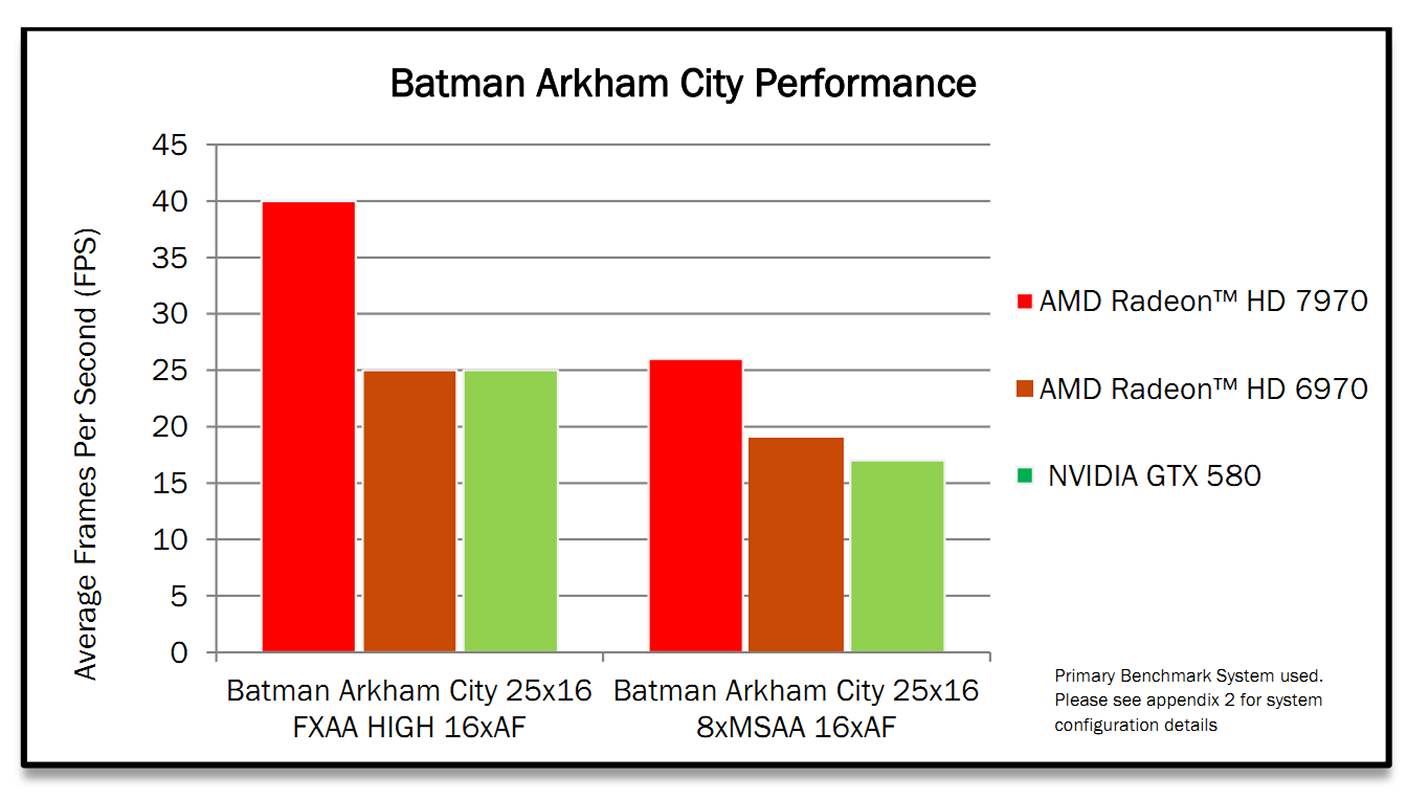

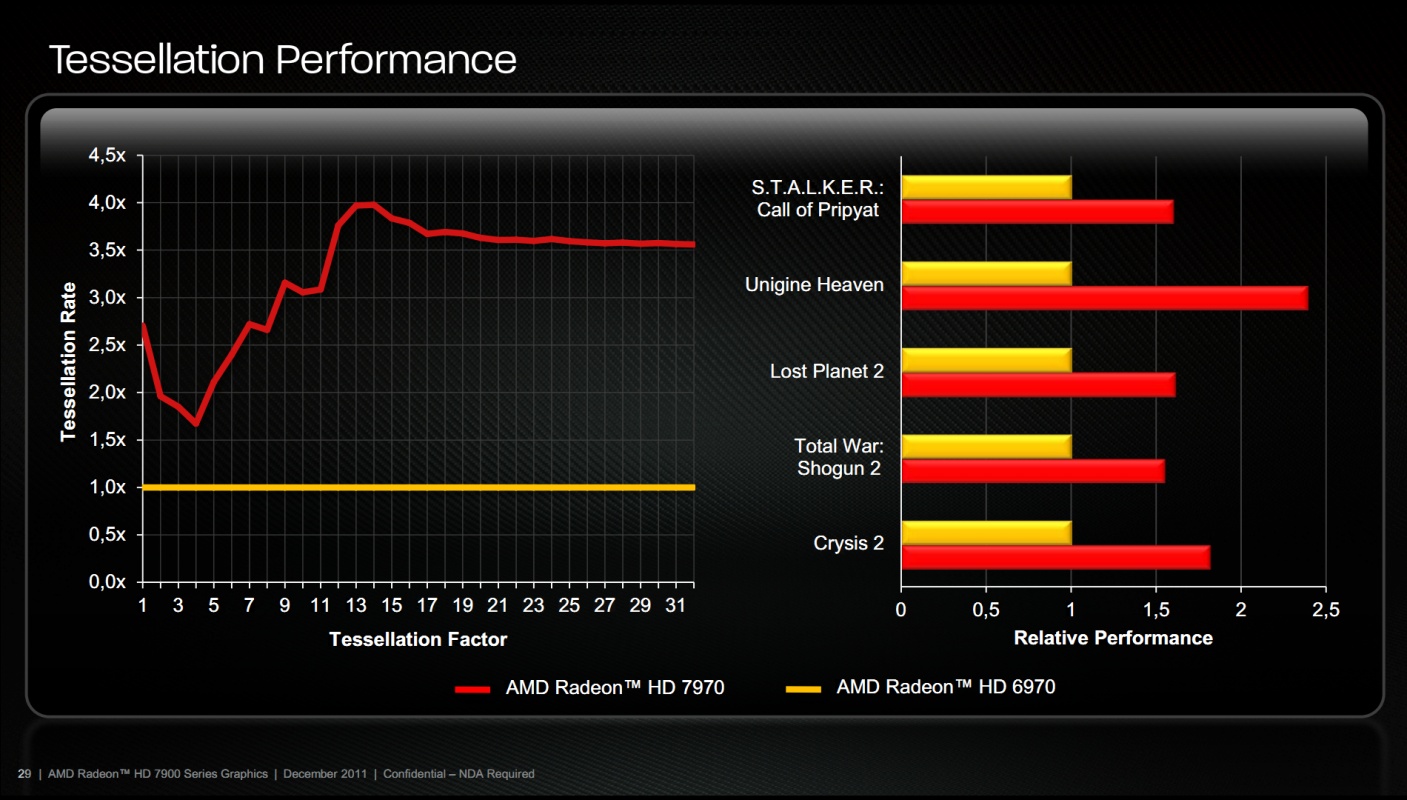

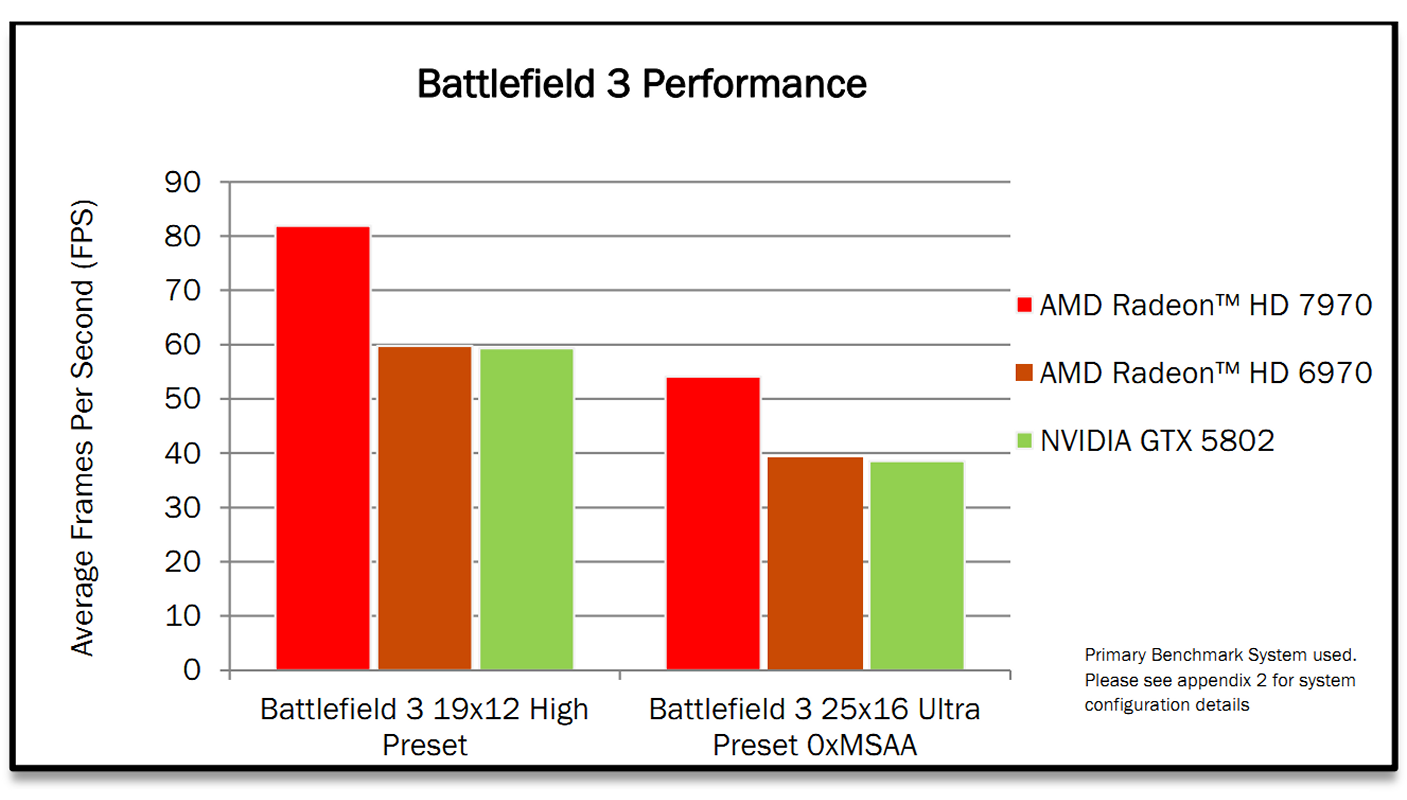

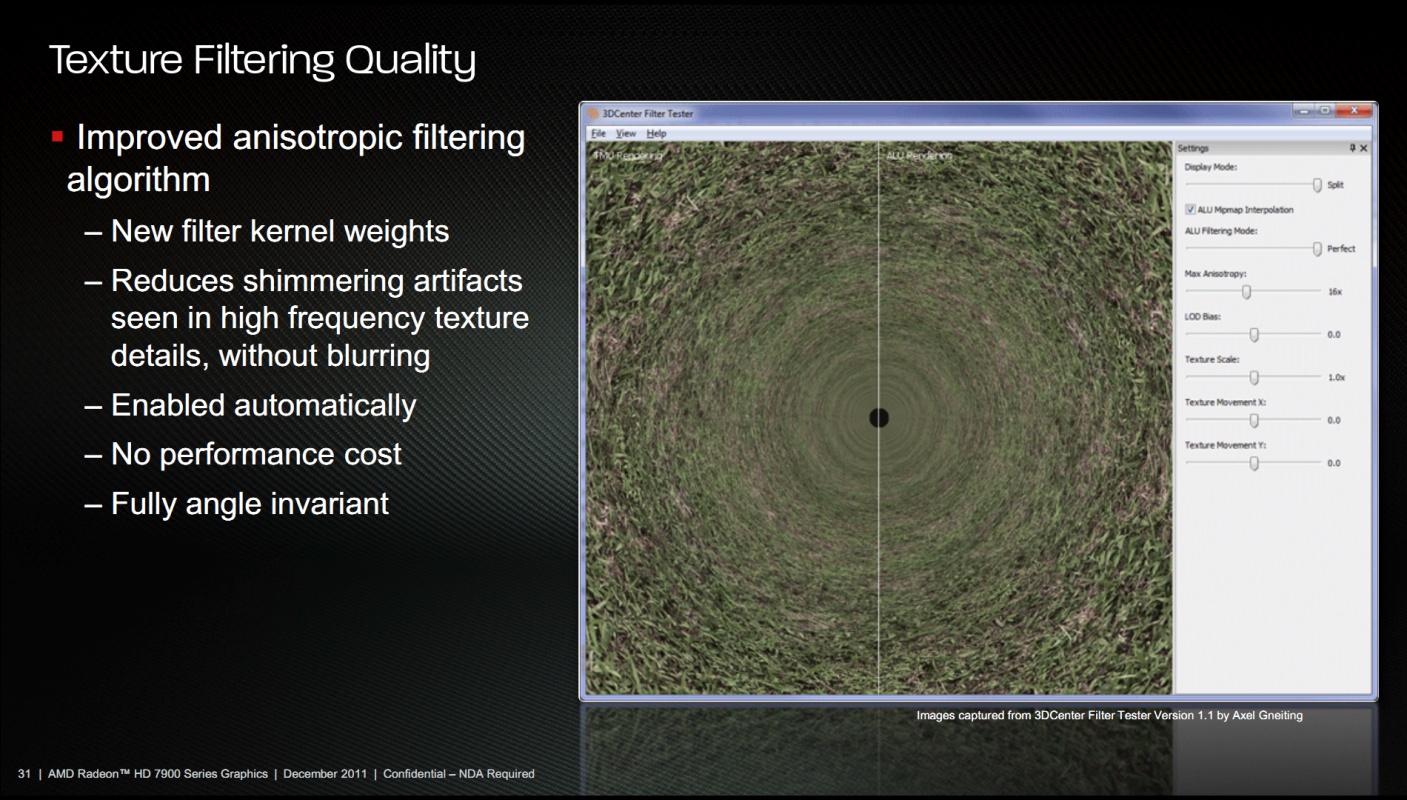

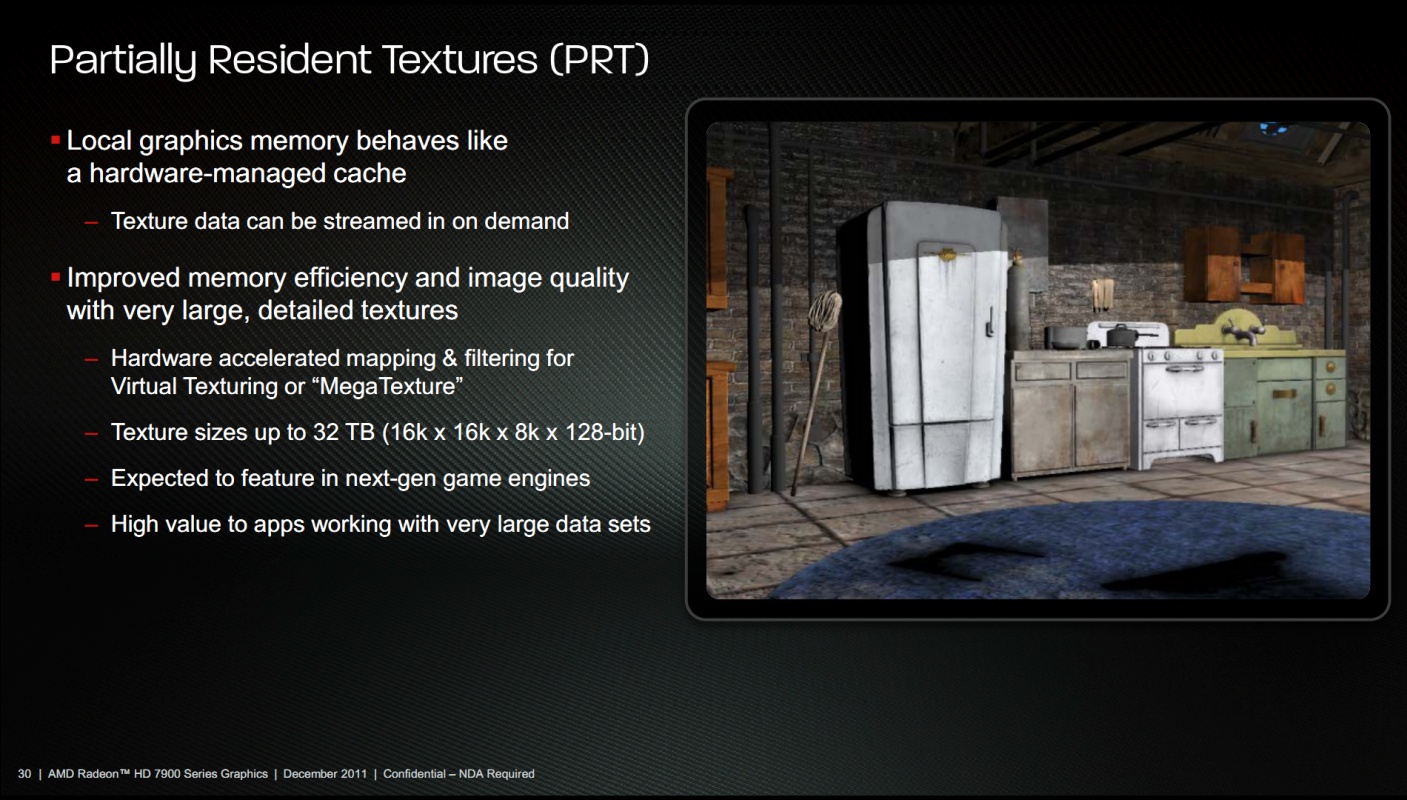

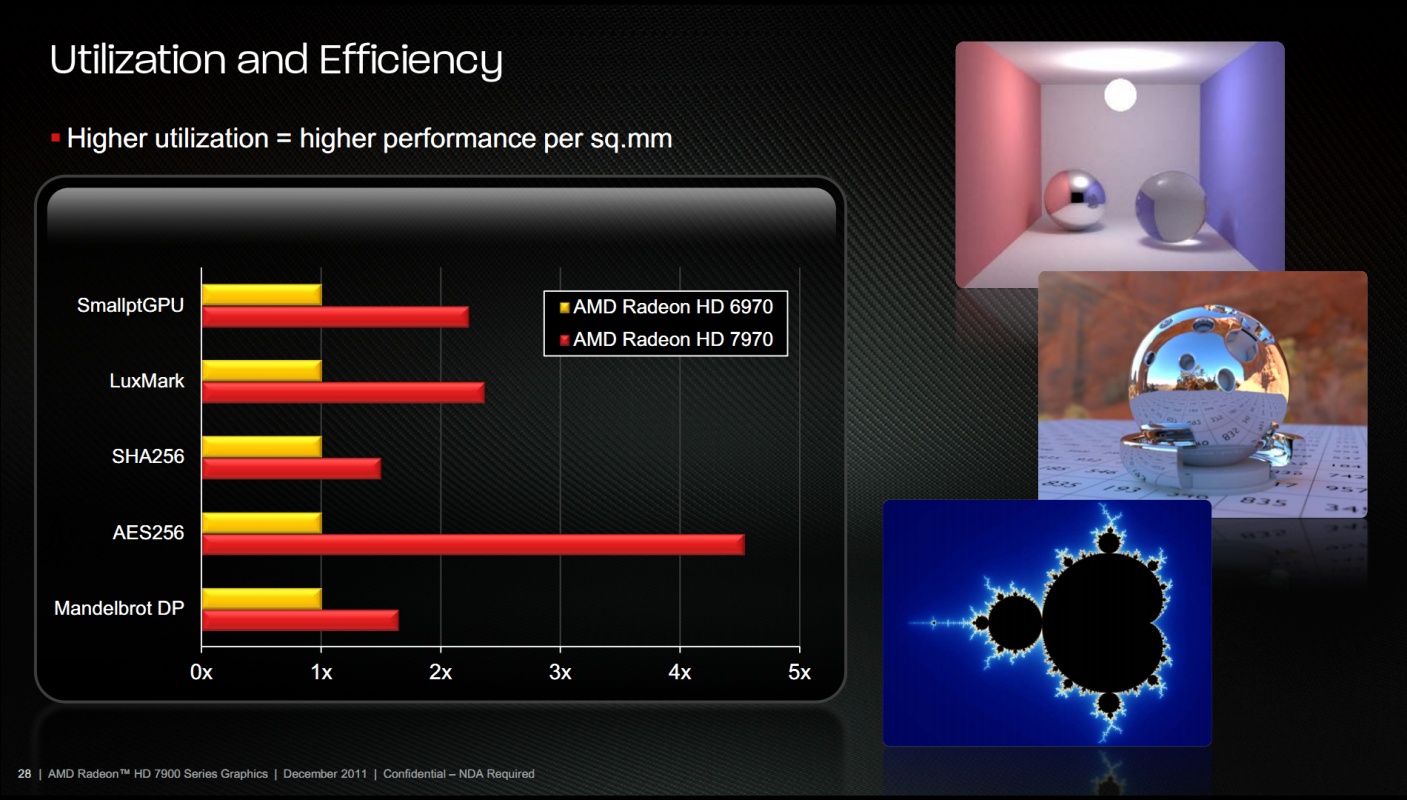

Zu AMDs am Donnerstagmorgen um 6 Uhr früh offiziell antretender Radeon HD 7970 sind nun auch noch die komplette Präsentations-Mappe [57] sowie der Reviewers Guide [58] mit den AMD-eigenen Benchmarks beim Filehoster Megaupload aufgetaucht, wir zitieren nachfolgend die interessantesten und bislang teilweise noch fehlenden Präsentationsfolien. Beachtenswert an den Folien zur R1000/Tahiti-Technik ist diejenige mit dem 3DCenter Filter Tester [59], mittels welchem AMD die bessere Qualität des anisotropen Filters beim R1000/Tahiti-Chip nachweisen will. Im genauen hat AMD damit natürlich nur die bisher vorhandenen Filter-Problem per Hardware gelöst – aber man kann auch schlecht zugeben, daß die bisherige AMD-Hardware diesbezüglich einen Nachteil hatte, demzufolge wird dies als "Zugewinn" des neuen Grafikchips propagandiert. In der Praxis dürfte AMD damit aber nur zur AF-Qualität von nVidia aufschließen – auf keinen Fall verkehrt, aber inzwischen natürlich nur im Status einer Selbstverständlichkeit.

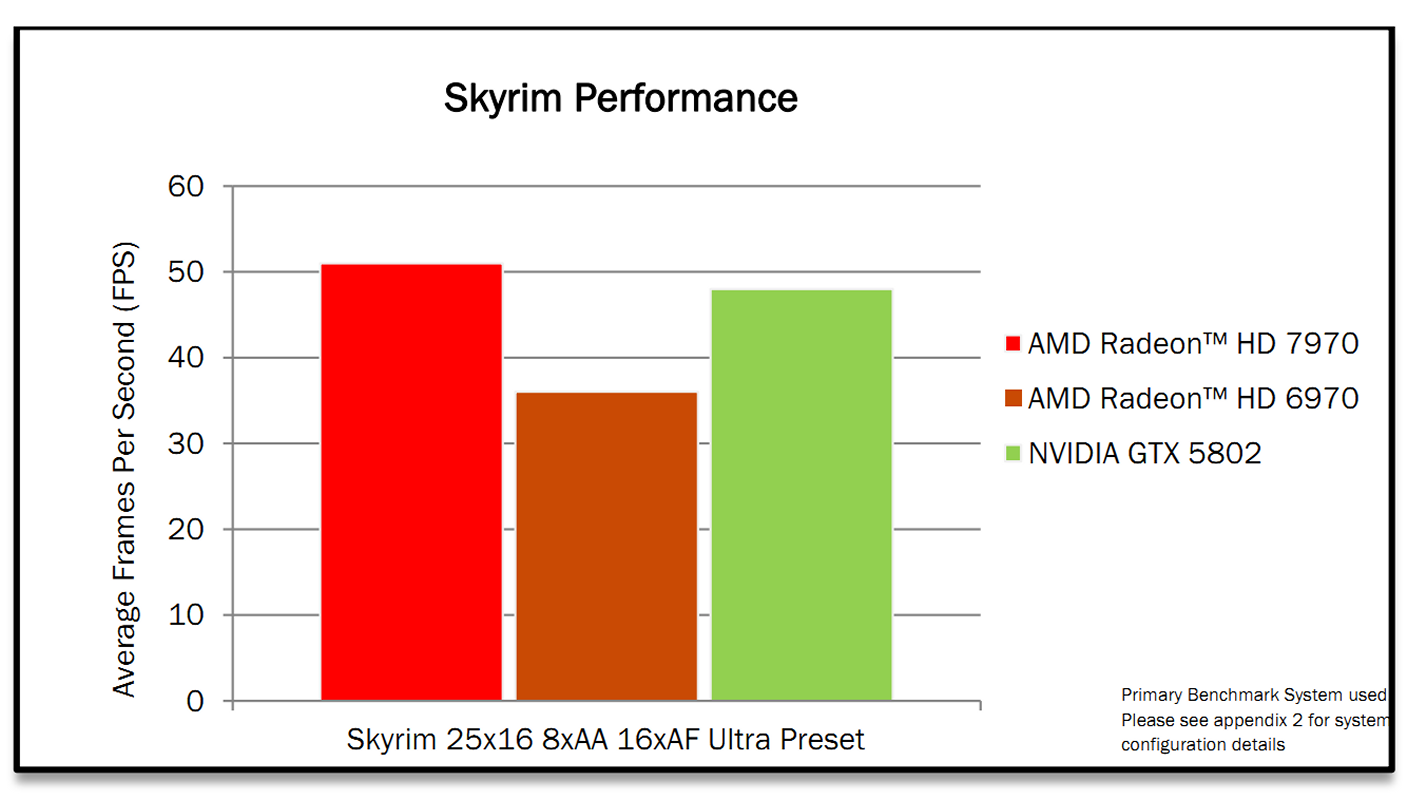

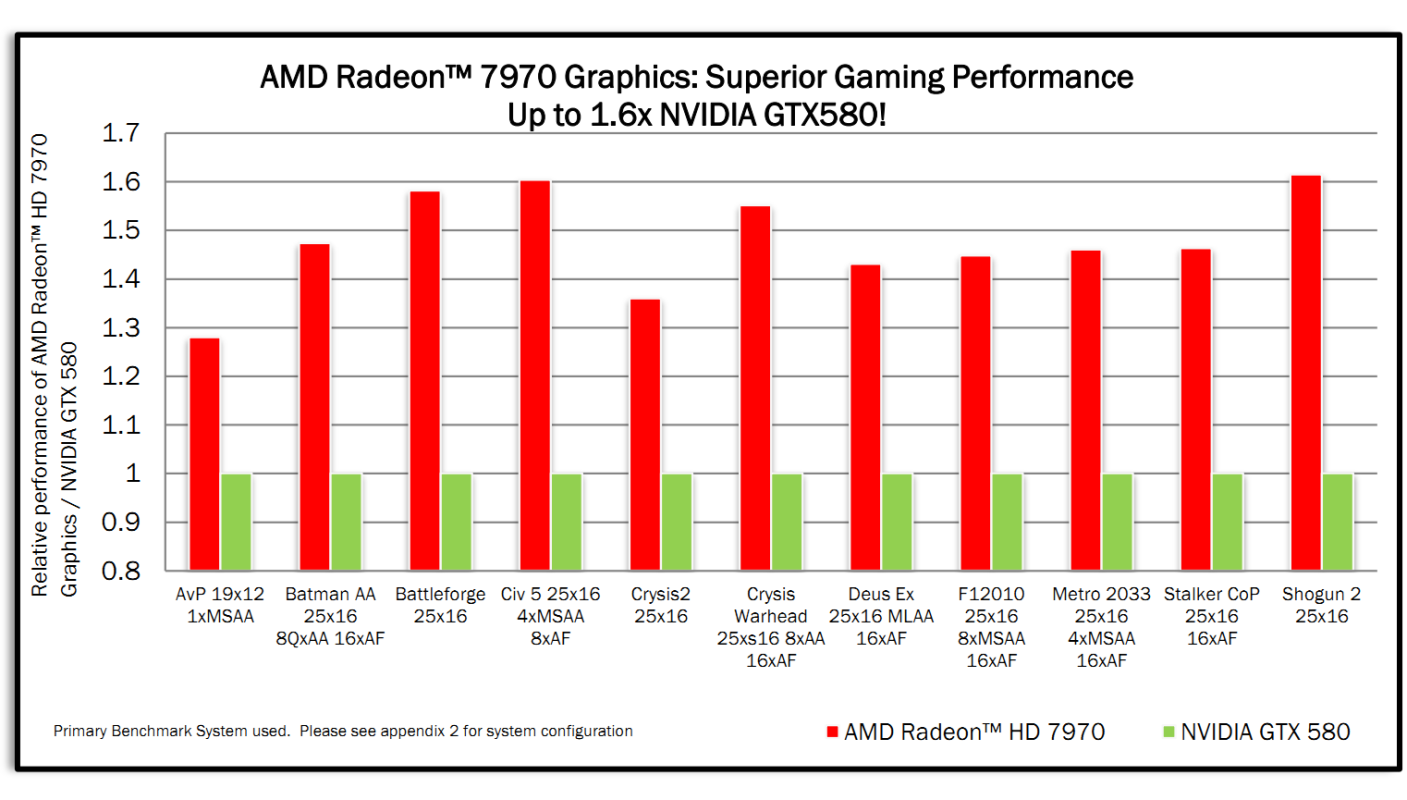

Bei den Benchmark-Folien bekommen wir zuerst einmal die hauptsächliche Benchmark-Folie in besserer Qualität, laut welcher AMD der Radeon HD 7970 nach wie vor einen Performance-Vorteil von im Schnitt 47 Prozent gegenüber der GeForce GTX 580 zuspricht. Die dafür angeführten Benchmarks wurden vorzugsweise unter 2560x1600 und teilweise mit 8x Anti-Aliasing durchgeführt, so daß schon der Verdacht geäußert wurde, daß sich AMD hier Szenen herausgesucht hat, bei welchen der GeForce GTX 580 primär deren Speicher ausgeht. Der Performanceabstand unter dem regulären Test-Maßstab 1920x1200 mit 4x Anti-Aliasing wird also geringer ausfallen – um wie viel geringer, werden die morgigen Launchtests zeigen. Für HighEnd-Zocker, welche gern superhohe Auflösungen und höherwertigere Anti-Aliasing-Mode nutzen, könnten die von AMD aufgezeigten Zahlen aber durchaus nutzvoll sein, denn in diesen Sphären wird nun kaum standardmäßiges 1920x1200 mit 4xAA genutzt.
